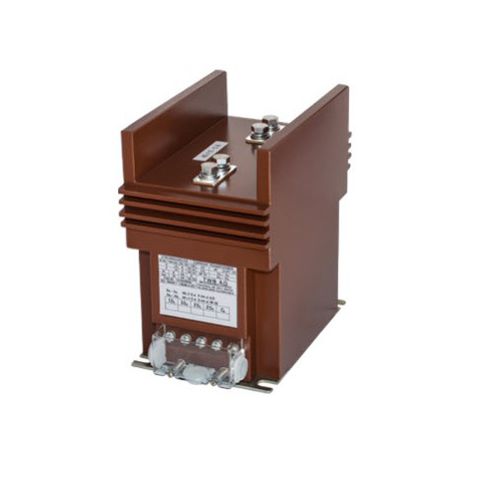

Трансформатор тока Al 24 Model KA

для измеренияс полимерным покрытиемдля защиты

Мы производим трансформаторы тока опорного типа для установки внутри помещений. Они содержат до пяти ядер для получения дохода для измерения и защиты, изготовленные из высококачественной кремниево-никелевой стали. Все активные детали полностью пропитаны циклоалифной наружной смолой. В случае, если требуется переподключение в соотношении 1:2, это может привести к тому может быть достигнуто либо путем установки соединительных шин на первичные клеммы, либо с помощью промежуточной клеммы на первичных клеммах вторичная обмотка. Каждая клемма вторичной обмотки может быть заземлена по отдельности непосредственно на металлическую основу через болт. Эти типы не требуют технического обслуживания, и по своим основным размерам многие типы соответствуют следующим требованиям Немецкие стандарты DIN 42600. Максимальное напряжение для оборудования (кВ) 24 Номинальный уровень изоляции (кВ) 24/50/125 Номинальный первичный ток (A) 5-600 Первичное повторное подключение (A) 2 x 5 до 2 x 400 Дополнительный ответвитель по запросу Номинальный вторичный ток (A) 5 или 1 Класс точности измерительного сердечника 0,1; 0,2S: 0,2; 0,5S: 0,5; 1 : 3 Коэффициент безопасности прибора 5 или 10 Номинальная нагрузка измерительного сердечника (VA) от 1,25 до 30 Класс точности защитного сердечника 5P;10P Предельный коэффициент точности 5 или 10 или 15 или 20 Номинальная нагрузка защитного сердечника (VA) от 1,25 до 30 Количество ядер до 3-х штук Номинальная частота (Гц) 162/3:50:60 Номинальный тепловой кратковременный ток (кА) Ith - 100 xIn (макс. 60) /1 s Номинальный динамический ток (кА) ldyn = 2,5 x Ith Класс изоляции E Вес (кг) 25 Прочность консолей (N) >5000 Максимальная высота установки (м) до 1000 м Температура окружающей среды ("C") - от 5 до +50 °C Технические характеристики IEC 61869-1 &2. ANSI. BS и т.д. Емкостной делитель напряжения поставляется по запросу Чертёж № 2128/12-2128/22
