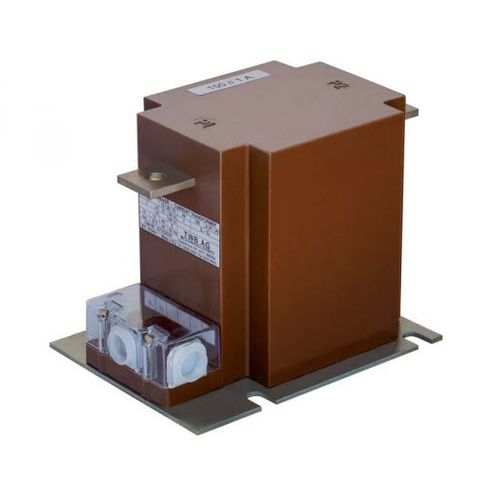

Трансформатор тока AK 12

для измеренияс полимерным покрытиемдля защиты

Мы производим трансформаторы тока несущего типа для установки внутри помещений. Они содержат до пяти сердечников для учета выручки и защиты, изготовленных из высококачественных ламинатов из кремниево-никелевой стали. Все активные части пропитаны циклоалифатической наружной смолой. В случае, если требуется переподключение в соотношении 1:2, это может быть достигнуто либо путем установки перемычек на первичные клеммы, либо с помощью промежуточной клеммы на вторичной обмотке. Каждая клемма вторичной обмотки может быть индивидуально заземлена непосредственно на металлическое основание с помощью болта. Эти типы не требуют технического обслуживания, а по своим основным размерам многие из них соответствуют немецкому стандарту DIN 42600. Высочайшее напряжение для оборудования (кВ) - 12 Номинальный уровень изоляции (кВ) - 12/28/75 Номинальный первичный ток (А) - от 5 до 600 Номинальный вторичный ток (А) - 5 или 1 Класс точности измерительного ядра - 0.1; 0.2S: 0.2:0.5S: 0.5 ¡1:3 Коэффициент безопасности прибора - 5 или 10 Номинальная нагрузка измерительного сердечника (ВА) - от 1,25 до 30 Степень точности сердечника защиты - 5П: 10П Предельный коэффициент точности - 5 или 10 или 15 или 20 Номинальная нагрузка защитного сердечника (VA) - от 1,25 до 30 Количество ядер - до 2 Номинальная частота (Гц) - 162/3:50:60 Номинальный тепловой кратковременный ток (кА) - lth= 100 x В (макс. 120)/1 с Номинальный динамический ток (кА) - ldyn = 2.5 x1th Класс изоляции - Е Вес (кг) - 15 Прочность кантилевера (N) - >5000 Максимальная высота установки (м) - до 1000 Температура окружающей среды ПК] - - от 5 до ♦ 50 Технические характеристики - МЭК 61869-1 и 2: DIN ¿2600 Делитель напряжения емкости - по запросу Чертеж № - 2110/12
