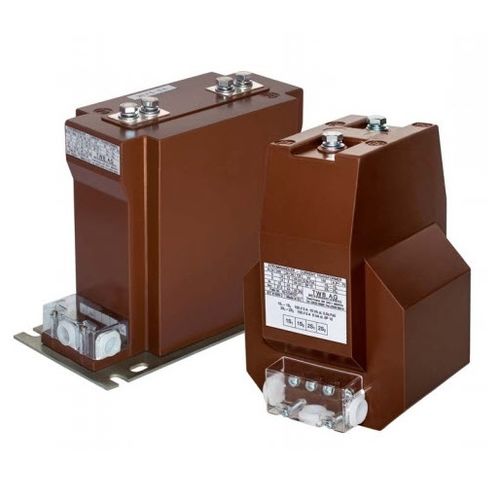

Трансформатор тока Al 24

для измеренияс полимерным покрытиемдля защиты

Мы производим трансформаторы тока несущего типа для установки внутри помещений. Они содержат до пяти сердечников для получения прибыли измерения и защиты, изготовленные из высококачественных силикатных ламинатов из никелевой стали. Все активные детали полностью пропитаны циклоалифатической наружной смолой. В случае, если требуется переподключение в соотношении 1:2, этот контейнер может быть достигнуто либо путем установки соединительных шин на первичные клеммы, либо с помощью промежуточной клеммы на вторичная обмотка. Каждая клемма вторичной обмотки может быть заземлена по отдельности непосредственно на металлическое основание через болт. Эти типы не требуют технического обслуживания, а по своим основным размерам многие из них соответствуют немецким стандартам DIN 42600. Высокое эстетическое напряжение для оборудования (кВ):24 Номинальный уровень изоляции (кВ): 24/50/ 125 Номинальный первичный ток (А):5 до 2500 Первичная перезапись (А): от 2х5 до 2х 1000 Вторичный кран - по запросу Номинальный вторичный ток (А):5 или 1 Класс точности измерения ядра: 0.1 :02S: 0.2: 0.5S: 0.5:1 :3 Коэффициент безопасности прибора - 5 или 10 Номинальная нагрузка измерительного ядра (ВА): от 1,25 до 30 Степень точности сердечника защиты - 5П : 10П Предельный коэффициент точности:5 или 10 или 15or20 Номинальная нагрузка защитного сердечника (VA): от 1,25 до 30 Количество ядер: до 3 Номинальная частота (Гц) - 162/3:50:60 Номинальный тепловой кратковременный ток (кА) - lth= 100 x В (макс. 120)/1 с Номинальный динамический ток (кА)::ldyn = 2.5 x Ith Класс изоляции:E Вес (кг):25 Прочность консолей (N):>5000 Максимальная высота установки (м):до 1000 Температура окружающей среды: (°Q - - 5 до + 50 Технические характеристики: IEC 61869-1 4 2: DIN ¿2600: ANSI :BS и т.д Делитель напряжения емкости: поставляется по запросу Чертеж Nr:ZN 2121/12-ZN2127/12
