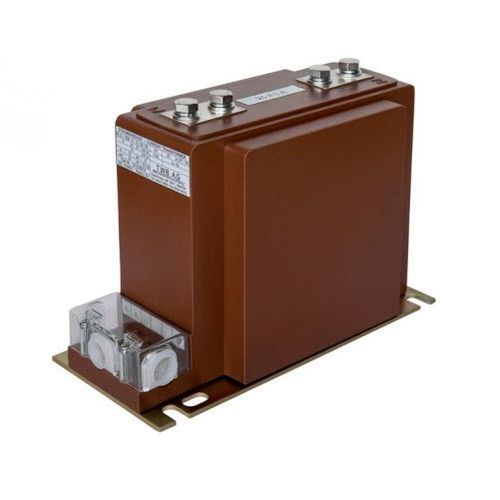

Трансформатор тока Al 12

для измеренияинкапсулированныйдля защиты

Мы производим трансформаторы тока несущего типа для установки внутри помещений. Они содержат до пяти сердечников для получения прибыли измерения и защиты, изготовленные из высококачественных силикатных ламинатов из никелевой стали. Все активные детали полностью пропитаны циклоалифатической наружной смолой. В случае, если требуется переподключение в соотношении 1:2, этот контейнер может быть достигнуто либо путем установки соединительных шин на первичные клеммы, либо с помощью промежуточной клеммы на вторичная обмотка. Каждая клемма вторичной обмотки может быть заземлена по отдельности непосредственно на металлическое основание через болт. Эти типы не требуют технического обслуживания, и по своим основным размерам многие из них соответствуют следующим типам немецкие стандарты DIN 42600. Высочайшее напряжение для оборудования |kV) :12 Номинальный уровень изоляции (кВ) :12/28/75 Номинальный первичный ток (А) :5 до 2500 Первичное переподключение (А) :2x5upto2x 1000 Вторичный кран :по запросу Номинальный вторичный ток (A) :5 или 1 Класс точности ядра измерения :0.1 :0.2S:0.2:0.5S;0.5:1:3 Коэффициент безопасности инструмента :5 или 10 Номинальная нагрузка измерительного сердечника (ВА): от 1,25 до 30 Класс точности ядра защиты :5P: 10P Предельный коэффициент точности :5 или 10 или 15 или 20 Номинальная нагрузка защитного сердечника (VA): от 1,25 до 30 Количество ядер :до 3 Номинальная частота (Гц) :162/3:50:60 Номинальный тепловой кратковременный ток [кА] :lth = 100x В (макс. 120)/1 сек Номинальный динамический ток (кА) :Идин = 2.5 x Ith Класс изоляции :E Вес (кг) :20 Прочность консолей (N) : >5000 Максимальная высота установки (м) :до 1000 Температура окружающей среды C°: 5 до + 50 Технические характеристики: IEC 61869-1 и 2: DIN 42600: ANSI: BS и т.д. Емкостной делитель напряжения: доступен по запросу Чертеж Nr. : ZN 2111/12-ZN 2115/22
