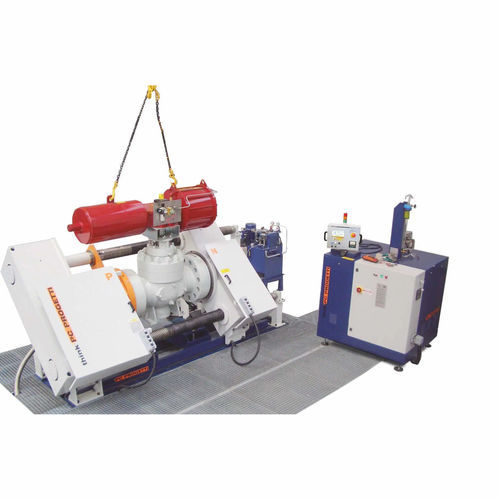

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом.
Передвижной реактивный мост перемещается с помощью двух винтовых колонн, что обеспечивает полное отсутствие внешних сил на корпус клапана, а гидроцилиндр может осуществлять прессовое зажатие как с пропорциональным управлением, так и без него.
Эта возможность обеспечивает соответствие клапана самым распространенным международным стандартам испытаний.
В подвале установлена емкость с водой для проведения испытаний.
Возможна установка комплектов расходомеров (см. опцию) для проведения испытаний на герметичность седел регулирующих клапанов.
Управление установкой осуществляется с помощью пульта опрессовки СКА-500
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 500 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
МАКСИМАЛЬНАЯ ДЛИНА КЛАПАНА : 1760 мм
ДЛИНА КЛАПАНА MIN : 0 мм
Внутренний зазор между колоннами : 1160 мм
Высота оси потока : 1000 мм от земли
ВОДОСНАБЖЕНИЕ ПОДВАЛА: 470 литров
ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ
СТИЛЬ ЗАЖИМОВ: Тип 3 - комбинированный внутренний радиальный зажим и прижим с пропорциональным управлением.
ГАБАРИТЫ : 3450(Д) x 2000(П) x 2000(В) (механическая конструкция)
---
