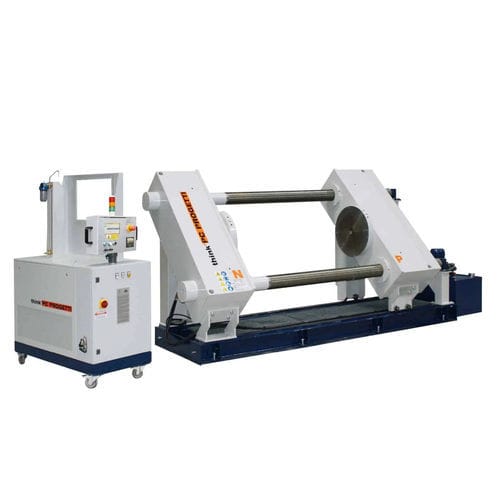

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом.
Передвижной реактивный мост перемещается с помощью двух винтовых колонн, что обеспечивает полное отсутствие внешних сил на корпус клапана, а гидроцилиндр может осуществлять прессовое зажатие как с пропорциональным управлением, так и без него.
Благодаря этому клапан соответствует самым распространенным международным стандартам испытаний.
В качестве резервуара для воды при проведении испытаний установлена емкость для воды.
Возможна установка комплектов расходомеров (см. опцию) для проведения испытаний на герметичность седел регулирующих клапанов.
Управление установкой осуществляется с помощью пульта опрессовки SKA-100
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 400 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
ДЛИНА КЛАПАНА МАКС: 2000 мм
ДЛИНА КЛАПАНА MIN : 0 мм
Внутреннее расстояние между колоннами : 1400 мм
Высота оси потока: 1320 мм от поверхности земли
ВОДОСНАБЖЕНИЕ ПОДВАЛА: 900 литров
ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ
СТИЛЬ ЗАЖИМОВ: Тип 3 - комбинированный внутренний радиальный и прижимной зажим с пропорциональным управлением.
ГАБАРИТЫ : 3450(Д) x 2000(П) x 2000(В) (механическая конструкция)
---
