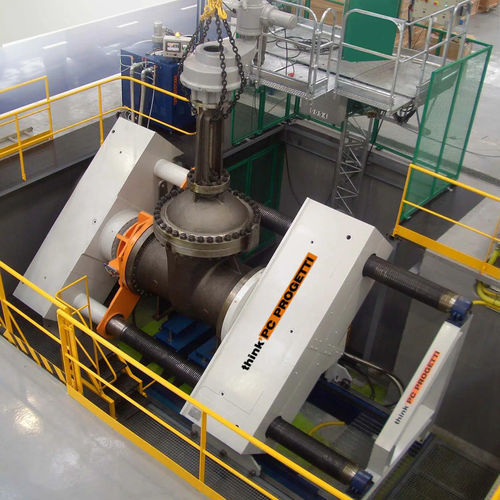

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом.
Перемещение подвижного реакционного моста осуществляется с помощью двух винтовых колонн, обеспечивающих полное отсутствие внешних воздействий на корпус арматуры, и гидроцилиндра с пропорциональным управлением или без него.
Благодаря этому он соответствует самым распространенным международным стандартам испытаний.
В качестве резервуара для воды при проведении испытаний в подвале установлена емкость с водой.
Для проведения испытаний регулирующих клапанов на герметичность седла могут быть установлены комплекты расходомеров (см. опцию).
Управление установкой осуществляется с помощью пульта опрессовки SKA-1000
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 2000 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
ДЛИНА КЛАПАНА МАКС: 2900 мм
ДЛИНА КЛАПАНА MIN : 0 мм
Внутренний зазор между колоннами : 2100 мм
Высота оси потока : 2070 мм от земли - наклон 45° от земли
Емкость для воды в подвале: 2000 литров
ЛИФТЕРЫ: 2х20 т
ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ
СТИЛЬ ЗАЖИМА: Тип 3Комбинированный внутренний радиальный зажим и прижимной зажим с пропорциональным управлением.
РАЗМЕРЫ: 6000(Д) x 3000(П) x 3570(В) (механическая конструкция)
---
