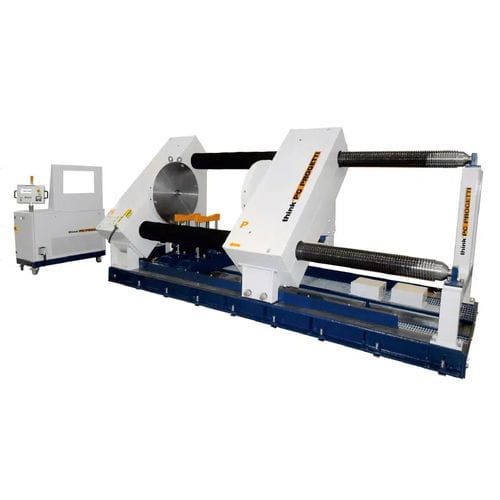

Горизонтальный испытательный стенд с внутренним радиальным уплотнением зажимного типа.
Подвижный реактивный мост перемещается с помощью двух винтовых стоек, что обеспечивает полное отсутствие внешних воздействий на корпус клапана.
Это обеспечивает соответствие стенда самым распространенным международным стандартам испытаний.
Смещение колонн под углом 45° позволяет осуществлять вертикальную загрузку клапанов для проведения испытаний с помощью крана или вилочного подъемника с горизонтальной загрузкой.
Кроме того, уменьшается высота вертикальной загрузки.
В подвале установлена емкость с водой для проведения испытаний.
Управление установкой осуществляется с помощью прижимного устройства класса SKM или SKA
СИЛА РЕАКЦИИ (СМ. ТАБЛИЦУ РАБОЧИХ ПРЕДЕЛОВ) : 580TON (см. таблицу рабочих пределов)
МАКСИМАЛЬНАЯ ДЛИНА КЛАПАНА : 3000 мм
ДЛИНА КЛАПАНА MIN : 200 мм
Внутренний зазор между колоннами : 1300 мм
Высота оси потока : 900 мм
ВОДОСНАБЖЕНИЕ ПОДВАЛА: 1100 ЛИТРОВ
ЛИФТЕР: см. опцию
Защита от пыли : см. опцию
ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ
СТИЛЬ ЗАЖИМА : Тип 2 - внутренний радиальный
ССЫЛОЧНЫЙ СТАНДАРТ: ISO, DIN, API, ANSI, ASTM, FCI, BS (другие по запросу)
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ : 3PH + T, 380V@50Hz, 7,5KW
РАЗМЕРЫ (МЕХ) : 4700(Д) x 2340(П) x 2300(В) мм
---
