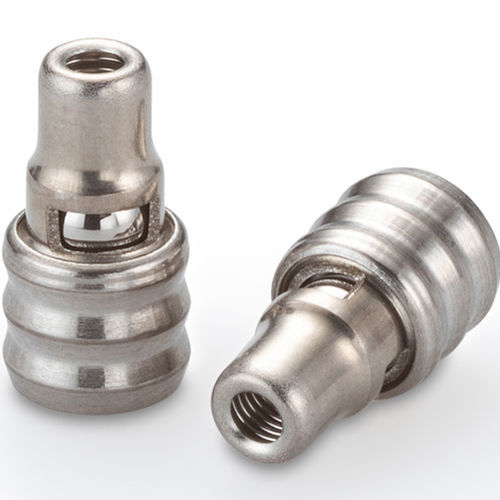

Воздушный клапан контроля давления CCPI series

кассетас прямым приводомиз нержавеющей стали

Этот предохранительный клапан сброса давления картриджного типа предлагает превосходную пропускную способность для своего размера. Он специально разработан для установки в пластиковые корпуса или фитинги и может быть установлен в любом направлении, обеспечивая возможности прямого или обратного потока. Прямодействующий предохранительный клапан оснащен высококачественным металлическим седлом, обеспечивающим низкую утечку, повторяемое давление срабатывания, низкий гистерезис и долгий срок службы. Клапан на 100% функционально протестирован для обеспечения производительности. - Конфигурация монтажа: Вдавливаемый - В пластик - Диаметр: 6,60 мм - Полный открытый лоум-рейтинг: 75 Лоумов - Максимальное рабочее давление: Зависит от материала корпуса - Диапазон давления сброса: 100 до 500 кПа Общая производительность - Полный открытый лоум-рейтинг: 75 Лоумов - Утечка: 20 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации Материалы - Корпус: Нержавеющая сталь 303 - Клетка: Нержавеющая сталь 305 - Пружина: Нержавеющая сталь 302 - Шарик: Нержавеющая сталь 440C Номера деталей и спецификации - Номер детали: CCPI6510100S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 100 +/- 15 кПа (14,5 +/- 2,2 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510150S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 150 +/- 22,5 кПа (21,8 +/- 3,3 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510200S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 200 +/- 30 кПа (29 +/- 4,4 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510250S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 250 +/- 37,5 кПа (36,3 +/- 5,4 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510300S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 300 +/- 45 кПа (43,5 +/- 6,5 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510350S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 350 ± 52,5 кПа (50,8 ± 7,6 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510400S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 400 ± 60 кПа (58 ± 8,7 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма - Номер детали: CCPI6510500S, Лоум-рейтинг: 75 Лоумов, Давление срабатывания: 500 ± 75 кПа (72,5 ± 10,9 psid), Номер чертежа монтажного отверстия: 1INST085542S, Примерный вес: 1,5 грамма Давление срабатывания определяется как давление, при котором восходящий поток превышает 50 SCCM воздуха. Запасные части и аксессуары - Номер детали: CCRT0086564S, Описание: Инструмент для установки вдавливаемого клапана 6,5 мм вперед - Номер детали: CCRT0056802S, Описание: Инструмент для установки вдавливаемого клапана 6,5 мм назад - Процедуры установки: Доступны процедуры установки вдавливаемого клапана сброса давления 6,5 мм вперед и назад. - CAD-оболочка: Доступна модель вдавливаемого клапана сброса давления 6,5 мм. - Кривая потока, вид в разрезе, вид в масштабе, детали монтажного отверстия: См. изображения в галерее для получения подробных технических чертежей и кривых производительности. Технические характеристики - Конфигурация монтажа: Вдавливаемый - В пластик - Диаметр: 6,60 мм - Полный открытый лоум-рейтинг: 75 Лоумов - Утечка: 20 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации - Диапазон давления сброса: 100 до 500 кПа - Материал корпуса: Нержавеющая сталь 303 - Материал клетки: Нержавеющая сталь 305 - Материал пружины: Нержавеющая сталь 302 - Материал шара: Нержавеющая сталь 440C - Примерный вес: 1,5 грамма
