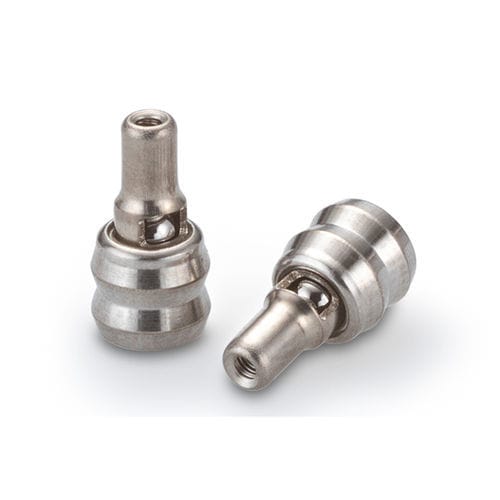

Воздушный клапан контроля давления CCPI series

из нержавеющей сталикассетас прямым приводом

Этот предохранительный клапан картриджного типа обеспечивает превосходную пропускную способность для своего размера. Он специально разработан для установки в пластиковые корпуса или фитинги и может быть установлен в любом направлении для обеспечения прямого или обратного потока. Оснащенный высококачественным металлическим седлом, этот клапан прямого действия обеспечивает низкую утечку, повторяемое давление срабатывания, низкий гистерезис и долгий срок службы. Клапан на 100% функционально протестирован для обеспечения производительности. - Конфигурация монтажа: Встраиваемый - В пластик - Диаметр: 4,69 мм - Полный открытый лоум-рейтинг: 250 Лоумов - Максимальное рабочее давление: Зависит от материала корпуса - Диапазон давления сброса: 100 до 625 кПа Общие характеристики - Полный открытый лоум-рейтинг: 250 Лоумов - Утечка: 10 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации Материалы - Корпус: Нержавеющая сталь 303 - Клетка: Нержавеющая сталь 305 - Пружина: Нержавеющая сталь 302 - Шарик: Нержавеющая сталь 440C Номера деталей и спецификации - Номер детали: CCPI4510100S - Лоум-рейтинг: 250 Лоумов - Давление срабатывания: 100 +/- 15 кПа (14,5 +/- 2,2 psid) - Номер чертежа монтажного отверстия: 1INST055825S - Примерный вес: 0,5 грамма Давление срабатывания определяется как давление, при котором восходящий поток превышает 50 SCCM воздуха. Запасные части и аксессуары - Номер детали: CCRT0055034S - Описание: Инструмент для установки встраиваемого клапана 4,5 мм - Номер детали: CCRT0055036S - Описание: Инструмент для установки обратного встраиваемого клапана 4,5 мм - Кривая потока, поперечное сечение, размеры и детали монтажного отверстия: См. вторичные изображения для технических чертежей и кривых потока. - Процедуры установки: Доступны процедуры установки прямого и обратного встраиваемого предохранительного клапана 4,5 мм. - CAD-оболочка: Доступна модель встраиваемого предохранительного клапана 4,5 мм. - Технические паспорта: См. загружаемый PDF в разделе документов. Ключевые технические характеристики: - Монтаж: Встраиваемый (Пластик) - Диаметр: 4,69 мм - Полный открытый лоум-рейтинг: 250 Лоумов - Утечка: 10 SCCM (макс) при 172 кПа (25 psid) на воздухе - Диапазон давления сброса: 100 до 625 кПа - Материал корпуса: Нержавеющая сталь 303 - Материал клетки: Нержавеющая сталь 305 - Материал пружины: Нержавеющая сталь 302 - Материал шарика: Нержавеющая сталь 440C - Примерный вес: 0,5 грамма
