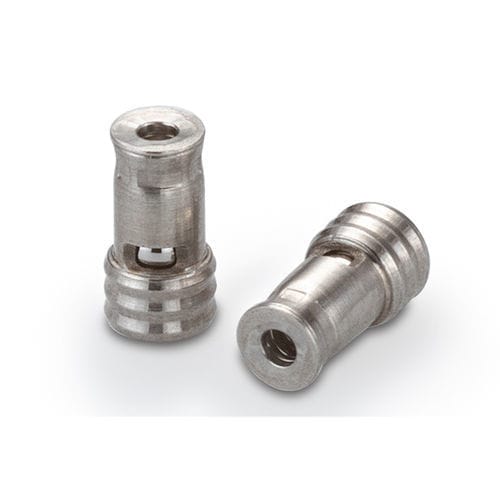

Воздушный разгрузочный клапан CCPI series

из нержавеющей сталикассетаиз нержавеющей стали

Этот картриджный предохранительный клапан прямого действия специально разработан для установки во многие распространенные медицинские фитинги и пластиковые корпуса. Он может быть установлен как в прямом, так и в обратном направлении потока. Клапан изготовлен полностью из нержавеющей стали, что делает его совместимым с широким спектром жидкостей и газов. Высококачественное металлическое седло обеспечивает низкую утечку, воспроизводимое давление растрескивания, быстрое время отклика, низкий гистерезис и долгий срок службы. Для обеспечения работоспособности клапан проходит 100% функциональное тестирование. Также доступна версия с керамическим шаром.Монтажная конфигурация: Press-In - в пластикДиаметр: 2,54 ммПолностью открытый коэффициент Lohm: 750 LohmsМаксимальное рабочее давление: Зависит от материала корпусаДиапазон разгрузочного давления: 100 - 345 кПаОбщие характеристикиХарактеристикиСкорость полного открытия750 ЛомУтечка10 SCCM (макс.) при 500 кПа (72.максимальное рабочее давлениеЗависит от материала корпуса, конфигурации и условий эксплуатацииМатериалыКомпонентыМатериал корпуса303 нержавеющая стальКоробка305 нержавеющая стальПружина302 нержавеющая стальШарик440C нержавеющая сталь или керамикаНомера деталей и характеристикиНомера деталейКоэффициент ломаностиДавление растрескиванияМатериал шарикаМонтажное отверстиеНомер чертежаПриблизительный весCCPI2510100S750 Lohms100 +/- 15 kPa (14.5 +/- 2.2 psid)440C Stainless Steel1INST012735S0.10 граммCCPI2510150S750 Lohms150 +/- 22.5 kPa (21.8 +/- 3.3 psid)440C Stainless Steel1INST012735S0.10 граммCCPI2510200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid)440C Stainless Steel1INST012735S0.10 gramsCCPI2510250S750 Lohms250 +/- 37.5 kPa (36.3 +/- 5.4 psid)440C Stainless Steel1INST012735S0.10 gramsCCPI2510300S750 Lohms300 +/- 45 kPa (43.5 +/- 6,5 psid)440C Stainless Steel1INST012735S0.10 gramsCCPI2510345S750 Lohms345 +/- 51,8 kPa (50 +/- 7,5 psid)440C Stainless Steel1INST012735S0.10 gramsCCPI2580100S750 Lohms100 +/- 15 kPa (14,5 +/- 2,2 psid)Ceramic1INST012735S0.09 граммCCPI2580150S750 Lohms150 +/- 22,5 кПа (21,8 +/- 3,3 psid)Ceramic1INST012735S0,09 граммCCPI2580200S750 Lohms200 +/- 30 кПа (29 +/- 4,4 psid)Ceramic1INST012735S0,09 граммCCPI2580250S750 Lohms250 +/- 37,5 кПа (36,3 +/- 5.4 psid)Ceramic1INST012735S0.09 gramsCCPI2580300S750 Lohms300 +/- 45 kPa (43.5 +/- 6.5 psid)Ceramic1INST012735S0.09 gramsCCPI2580345S750 Lohms345 +/- 51.8 kPa (50 +/- 7.5 psid)Ceramic1INST012735S0.09 граммДавление растрескивания определяется как давление, при котором восходящий поток превышает 50 SCCM воздуха.Запасные части и аксессуарыПарт-номераОписаниеCCRT0024277SForward 2.5 mm Press-In Installation ToolCCRT0048048SReverse 2.5 mm Press-In Installation ToolПроцедуры установки: Процедуры установки предохранительного клапана 2,5 мм вперед и назад доступны.CAD Envelope: модель предохранительного клапана 2,5 мм доступна.Ключевые факты о продуктеКонфигурация монтажа: Press-In - в пластикДиаметр: 2,54 ммПолностью открытый коэффициент Lohm: 750 LohmsМаксимальное рабочее давление: Зависит от материала корпусаДиапазон разгрузочного давления: 100 - 345 кПаСпецификации / Технические характеристикиКартриджный предохранительный клапан прямого действияДля медицинской арматуры и пластиковых корпусовПри установке прямого или обратного потокаВся конструкция из нержавеющей сталиСовместим с широким спектром жидкостей и газовНизкая утечка, повторяемое давление срабатывания, быстрое время срабатывания, низкий гистерезис, длительный срок службы100% функционально протестированВозможна версия с керамическим шаром
