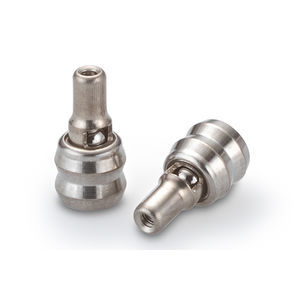

Клапан контроля давления из нержавеющей стали PRFA series

кассетакоррозионностойкийс прямым приводом

Этот высокоскоростной клапан прямого действия полностью изготовлен из коррозионно-стойких материалов, соответствующих спецификации NACE MR0175/ISO 15156. Минимальные давления срабатывания доступны в диапазоне от 80 до 3600 psid. Для дополнительной защиты доступен интегрированный защитный экран. - Клапан сброса давления, соответствующий NACE - Диаметр: 0,281 дюйма - Полная скорость открытия Лома: максимум 350 Ломов - Номинальное системное давление: до 3000 psi - Диапазон давления срабатывания: от 80 до 3600 psi Характеристика | Спецификация --- | --- Утечка при минимальном давлении срабатывания | максимум 1 мл/мин Утечка при закрытии | максимум 1 мл/мин Номинальное системное давление | до 3000 psi Пиковое системное давление | максимум 4500 psi Размер отверстия экрана | номинально 0,008 дюйма Тестовая жидкость | MIL-PRF-83282 при 85°F Материалы: - Корпус: MP35N - Труба: MP35N - Седло пружины: MP35N - Штифт: MP35N - Следящий шарик: MP35N - Пружина: MP35N или Elgiloy® - Шарик: MP35N или карбид вольфрама - Сборка экрана (только версия с экраном): 316L CRES - Пайка (только версия с экраном): - Отделка: Все детали CRES пассивированы. Штифты предварительно восковые. Не обезжиривать. Не смазывать. Запасные части и аксессуары: - Набор инструментов для установки/извлечения (CUTA2810114C) - Запасной штифт (PRRX0540350B) Таблица спецификаций (пример): НОМЕР ЧАСТИ | НАПРАВЛЕНИЕ ПОТОКА | ЭКРАН | МИНИМАЛЬНОЕ ДАВЛЕНИЕ СРАБАТЫВАНИЯ (psid) | СКОРОСТЬ ЛОМА В ТОЧКЕ ПОТОКА | МИНИМАЛЬНЫЙ ПОТОК В ТОЧКЕ ПОТОКА (gpm) | ТОЧКА ПОТОКА ПРИ (psid) | МИНИМАЛЬНОЕ ДАВЛЕНИЕ ЗАКРЫТИЯ (psid) --- | --- | --- | --- | --- | --- | --- | --- PRFA2819080L | Вперед | Без экрана | 80 | 245 | 0,9 | 100 | 68 PRFA2819120L | Вперед | Без экрана | 120 | 245 | 1,1 | 150 | 100 PRFA2819200L | Вперед | Без экрана | 200 | 235 | 1,5 | 250 | 170 Кривая потока, поперечное сечение, размеры и виды монтажных отверстий: - См. галерею изображений для подробных инженерных чертежей и кривых потока. Технические/эксплуатационные заметки: - Производительность на MIL-PRF-83282 при 85°F Характеристики / Технические спецификации: - Тип клапана: Высокоскоростной клапан сброса давления прямого действия - Соответствие: NACE MR0175/ISO 15156 - Диапазон давления срабатывания: 80-3600 psid - Номинальное системное давление: до 3000 psi - Пиковое системное давление: максимум 4500 psi - Диаметр: 0,281 дюйма - Полная скорость открытия Лома: максимум 350 Ломов - Размер отверстия экрана: номинально 0,008 дюйма (версия с экраном) - Материалы: MP35N, Elgiloy®, карбид вольфрама, 316L CRES - Доступен интегрированный защитный экран - Утечка при минимальном давлении срабатывания: максимум 1 мл/мин - Утечка при закрытии: максимум 1 мл/мин - Тестовая жидкость: MIL-PRF-83282 при 85°F
