Регулируемый линейный стабилизатор LM2596

понижающийпонижение напряжения

Обзор
Серия LM2596 представляет собой монолитные интегральные схемы, обеспечивающие все активные функции понижающего (buck) преобразователя. Могут обеспечивать до 3 A выходного тока с хорошей регулировкой по линии и нагрузке. Доступны фиксированные выходы (3,3 V, 5 V, 12 V) и регулируемая версия (1,2 V–37 V). Предназначены для минимального числа внешних компонентов и простоты интеграции в импульсные источники питания.

Ключевые особенности

• Макс. выходной ток: 3 A
• Диапазон входного напряжения: 4,5 V–40 V
• Фиксированные выходы: 3,3 V, 5 V, 12 V; регулируемая: 1,2 V–37 V (±4 % при заданных условиях)
• Типично требуется только четыре внешних компонента
• Внутренний фиксированный осциллятор 150 кГц (позволяет использовать меньшие фильтрующие компоненты)
• Enable (TTL shutdown) и режим низкого энергопотребления в режиме ожидания (typ. ≈ 80 µA)
• Термическое отключение и двухступенчатая ограничительная защита с понижением частоты
• Хорошая регулировка по линии/нагрузке; применение стандартных индуктивностей

Корпуса и механика

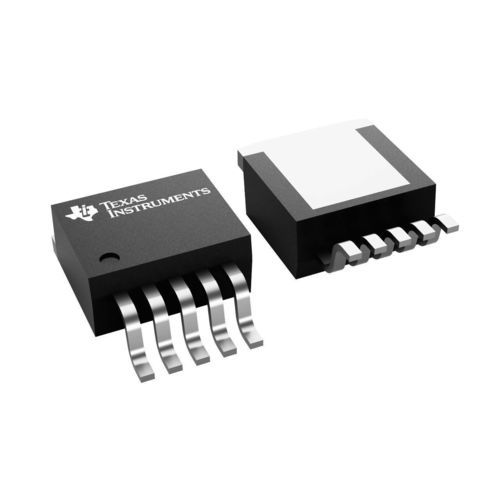

Доступны стандартные 5‑контактные корпуса TO-220 (различные варианты изгиба выводов) и 5‑контактный SMD‑корпус TO-263. Примеры площадей корпусов: TO-220 (NDH) 86.0552 mm² (10,16 × 8,47), TO-220 (NEB) 46.4312 mm² (10,16 × 4,57), TO-263 (KTT) 154.8384 mm² (10,16 × 15,24).

Параметры (сводка)
Топология: Buck
Iout (max): 3 A
Vin (min): 4,5 V
Vin (max): 40 V
Vout (min): 3,3 V (фикс.) / 1,2 V (регул.)
Vout (max): 37 V
Iq (typ): 0,005 A (5 mA); ожидание typ. ≈ 80 µA
Коэф. заполнения (max): 100 %
Режим управления: Voltage mode
Функции: Enable, защита от перегрузки по току, термозащита
Диапазон рабочих температур: -40 °C до 125 °C

Дополнительные сведения
Доступны стандартные индуктивности, оптимизированные для LM2596, а также модули оценки, модели PSpice и поддержка WEBENCH Power Designer для ускорения разработки прототипов и проверки.
