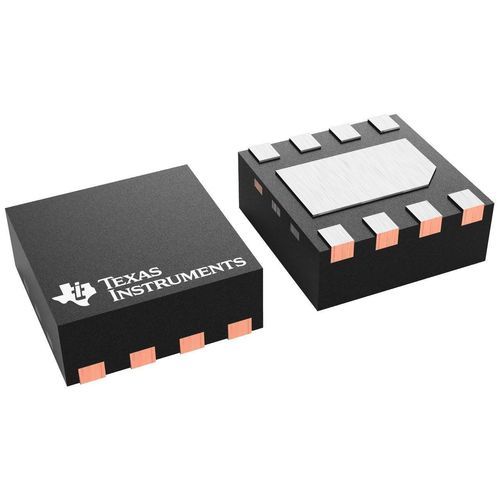

Преобразователь DC/DC увеличения натяжения TPS61021A

интегральная схемаSMDдля мобильного прибора

Обзор
TPS61021A — синхронный повышающий преобразователь (IC), разработанный для портативных и интеллектуальных устройств с питанием от батарей. Обеспечивает до 3,3 В при 1,5 А при входах, опущенных до 1,8 В, и способен работать от входного напряжения 0,5 В для увеличения времени работы батареи. Встроены защиты от перенапряжения на выходе, короткого замыкания и тепловой защиты. Частота переключения 2,0 МГц позволяет использовать небольшие внешние дроссели и конденсаторы, а компактный корпус WSON 2,0 мм × 2,0 мм экономит место на плате.

Ключевые характеристики

• Диапазон входного напряжения: 0,5 В — 4,4 В
• Минимальное напряжение запуска: 0,9 В
• Регулируемое выходное напряжение: 1,8 В — 4,0 В
• Типичный выход: 3,3 В при 1,5 А (VIN ≥ 1,8 В)
• Типичный КПД до 91 % (VIN=2,4 В, VOUT=3,3 В, IOUT=1,5 А)
• Частота переключения: 2,0 МГц
• Типичный ток покоя: 17 µA
• Типичное ограничение тока переключения: 4,3 А
• PFM‑режим при малой нагрузке и истинное разделение входа и выхода при отключении питания
• Защиты: перенапряжение выхода, короткое замыкание, тепловая защита
• Корпус WSON 2,0 мм × 2,0 мм

Технические параметры (резюме)
Топология: Boost
Vin (min) (V): 0.5
Vin (max) (V): 4.4
Vout (min) (V): 1.8
Vout (max) (V): 4.0
Ограничение тока переключения (typ) (A): 4.3
Iq (typ) (A): 0.000017
Макс. коэффициент заполнения (%): 90
Диапазон рабочих температур (°C): -40 до 125
Функции: Enable, эффективность при малой нагрузке (PFM), Load Disconnect, режим Pass‑through, синхронная выпрямительная схема

Применения

• Батарейные IoT и портативные устройства
• Носимые устройства и портативные приборы
• Портативные медицинские изделия
• Игровые контроллеры и потребительская электроника
• Резервные системы на суперконденсаторах и системы сбора энергии
