Понижающий преобразователь DC/DC TPS563201

понижающийинтегральная схемаSMD

Краткое описание
TPS563201 — компактный синхронный понижающий преобразователь (buck) на 3 A в 6‑контактном корпусе SOT-23 (DDC). Спроектирован для минимального числа внешних компонентов, обеспечивает малый ток ожидания и быструю реакцию на переходные процессы благодаря управлению D-CAP2. TPS563201 работает в режиме pulse-skip для повышения эффективности при малых нагрузках и поддерживает выходные конденсаторы с низким ESR без внешней компенсации.

Ключевые характеристики

• Синхронный buck‑преобразователь 3 A (TPS563201) с интегрированными FET
• Управление D-CAP2™ для быстрой реакции на переходные процессы
• Диапазон входного напряжения: 4,5 V – 17 V
• Диапазон выходного напряжения: 0,76 V – 7 V
• Режим pulse-skip (TPS563201) для эффективности на малых нагрузках
• Частота переключения: 580 kHz
• Низкий ток отключения: < 20 µA
• Точность обратной связи: 2% (25 °C)
• Ограничение тока по циклу и защита hiccup
• Нефиксируемая UVP и тепловое отключение (TSD)
• Фиксированный soft-start: 1,0 ms

Технические параметры

• Топология: Buck
• Iout (max): 3 A
• Vin (min–max): 4,5 V – 17 V
• Vout (min–max): 0,76 V – 7 V
• Режим управления: D-CAP2
• Частота переключения: 580 kHz
• Iq (typ): 0,0004 A
• Макс. коэффициент заполнения: 80%
• Температура кристалла: -40 °C до 125 °C

Корпус | Контакты | Размер

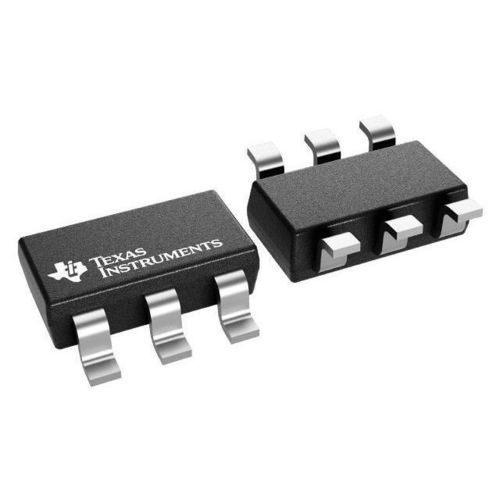

• Корпус: SOT-23-THN (DDC)
• Контакты: 6
• Площадь около: 8,12 mm² (2,9 x 2,8 mm)

Оценочный модуль
Плата оценки: TPS563201EVM-715 — оценочный модуль SWIFT step-down 3 A. EVM и модели симуляции ускоряют разработку прототипов.

Документация и ресурсы
Доступны datasheet, application notes, PSpice‑модели, руководство по EVM и эталонные схемы для выбора, разводки и теплового расчёта.

Типичные области применения

• Point-of-load регулирование в промышленных и встроенных системах
• Оборудование связи и сетей
• Измерительная и испытательная техника
• Батарейные устройства и энергосберегающие решения
