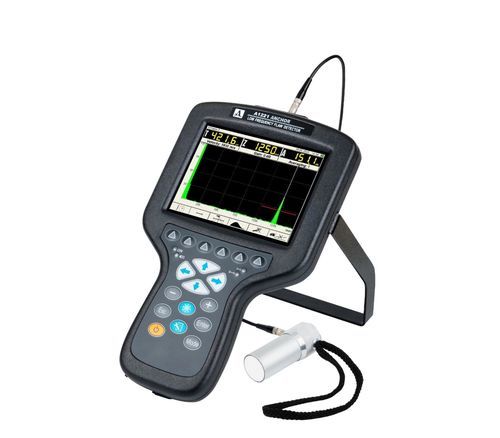

Сканер для ультразвукового контроля эхо-импульс Anchor

Anchor - ультразвуковой низкочастотный тестер, предназначенный для оценки качества бетонных анкеров, массивной арматуры и металлических элементов на месте с помощью низкочастотных ультразвуковых волн.Основная область применения: Неразрушающий контроль анкерных болтов и аналогичных элементов конструкции.Оценка производится путем установки ультразвукового датчика на свободный внешний конец болта:Обнаружение разрывов анкераОценка остаточной длины/фракцииОценка качества адгезииОсобенности применения:Оцениваемый диаметр болта/арматуры20-40 миллиметров (0,8-1,6 дюйма)Оцениваемая длина без затирки до 8 метров (26,3 фута)Минимальная длина оценки0,3 метра (9.8 футов)Оцениваемая глубина цементирования в бетоне до 1 метра (3,3 фута)Оцениваемая глубина цементирования в скальных породах до 4 метров (13,1 фута)Технические характеристики:ПараметрЗначениеДиапазон рабочих частот, кГц25-250Максимальная длина сбора данных, мкс4000Оценочная длина, м0.5-3Объем встроенных стержней, м до 1Диапазон измеряемых диаметров стержней, мм20-40Диапазон скоростей материала, м/с500-15000Выходное напряжение передатчика, В±20, ±100, ±200Форма импульса передатчикаБиполярный меандр, 0.5÷5.0 периодовЧастота следования импульсов, Гц1-45Диапазон настройки усиления, дБ0-100, шаг 1Количество программируемых точек функции ЦАП24Динамический диапазон функции ЦАП, дБ30Питание от встроенного аккумулятораВремя работы, ч14Время зарядки аккумулятора, ч3Тип дисплеяTFT (640 х 480)Размеры электронного блока, мм260×156×43Вес электронного блока, кг0.8Условия эксплуатации:Диапазон рабочих температур, ºСот -20 до +45Относительная влажность воздуха при +35°С, %, не более95Ультразвуковой импульсно-эхо метод:Ультразвуковой импульсно-эхо метод - это широко используемый метод неразрушающего контроля (NDT), который помогает оценить внутреннюю целостность материалов путем обнаружения таких дефектов, как трещины, пустоты, расслоения и другие внутренние разрывы. В этом методе используются высокочастотные звуковые волны (ультразвук) для проникновения в материал и измерения времени, которое требуется для отражения звуковых волн от внутренних элементов или дефектов (эхо). Метод импульсного эха особенно эффективен для обследования таких материалов, как металлы, бетон, керамика и композиты.Как это работает:Генерация импульса: Преобразователь генерирует высокочастотные ультразвуковые волны и посылает их в проверяемый материал.Распространение и отражение: По мере прохождения звуковых волн через материал, они отражаются обратно, когда встречаются с границей между различными материалами или дефектами, такими как трещины или пустоты.Эхолокация: Преобразователь принимает отраженные звуковые волны (эхо) и измеряет время, необходимое для их возвращения.Интерпретация данных: Время между излучением импульса и приемом эха анализируется для определения местоположения, размера и характера любых внутренних дефектов.Применение:Строительство: Обследование бетонных конструкций на наличие пустот, трещин и расслоений.Производство: Оценка сварных швов и обнаружение дефектов в таких компонентах, как трубы, сосуды под давлением и машины.Аэрокосмическая и автомобильная промышленность: Проверка критически важных компонентов, таких как детали двигателей, рамы самолетов и зубчатые колеса.Энергетика: Оценка состояния оборудования электростанций, трубопроводов и лопастей ветряных турбин.Преимущества:Неразрушающий: Позволяет проводить внутренний осмотр, не вызывая повреждений.Высокая точность: Обеспечивает точные данные о внутренних дефектах.Универсальность: Применяется для широкого спектра материалов.Портативное оборудование: Подходит для тестирования на месте и в лаборатории.Измерение глубины: Позволяет обнаружить дефекты в глубине материала.Оцениваемый диаметр болтов/стержней: 20-40 ммДлина оценки без цементации: до 8 мМинимальная длина оценки: 0,3 мОцениваемая глубина цементации в бетоне: до 1 мОцениваемая глубина цементации в породе: до 4 мДиапазон рабочих частот: 25-250 кГцМаксимальная длина сбора данных: 4000 мксОцениваемая длина: 0,5-3 мОцениваемая длина встроенных стержней: до 1 мОцениваемый диаметр стержней: 20-40 ммДиапазон скоростей материала: 500-15000 м/сВыходное напряжение передатчика: ±20, ±100, ±200 ВТФорма импульса передатчика: Биполярный меандр, 0,5÷5,0 периодовЧастота повторения импульсов: 1-45 ГцДиапазон настройки усиления: 0-100 дБ, шаг 1Количество программируемых точек функции ЦАП: 24Динамический диапазон функции ЦАП: 30 дБПитание: Встроенный аккумуляторВремя работы: 14 чВремя зарядки аккумулятора: 3 чТип дисплея: TFT (640 х 480)Размеры электронного блока: 260×156×43 ммВес электронного блока: 0,8 кгДиапазон рабочих температур: от -20 до +45 ºCRОтносительная влажность воздуха при +35°С, макс: 95%
