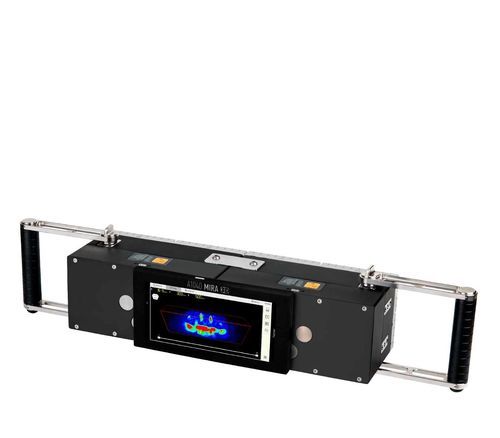

Сканер для ультразвукового контроля эхо-импульс Mira 3D Pro

для томографии

Толщинометрия, арматура и дефектоскопия.Высококлассный томограф для оценки качества бетонных конструкций: измерение толщины до нескольких метров, локализация арматуры, дефектоскопия с помощью ультразвука.MIRA 3D - это низкочастотная ультразвуковая томографическая система, подходящая для ручной и автоматизированной оценки бетонных конструкций. Благодаря новой технологии датчиков A-DPC® новый MIRA обеспечивает непревзойденную глубину проникновения, чувствительность контроля и разрешение изображения за счет реализации трехмерного FMC / TFM в каждой позиции прибора.Эксплуатационные преимуществаПрибор состоит из легкого корпуса с 4 x 8 активными датчиками Dry-Point-Contact с интегрированными схемами импульсного приемника и параллельной электроникой DAQ, беспроводным образом подключенного к мощному смартфону, который реализует алгоритмы реконструкции и визуализации изображения с помощью параллельных графических процессоров на борту. Такое аппаратное решение позволяет достичь высочайшей производительности при 3D-TFM визуализации в режиме реального времени. Благодаря специальным методам передачи сигнала, таким как E-Boosting, удалось достичь выдающейся глубины проникновения даже при использовании относительно небольшой активной апертуры прибора. Для дополнительного расширения диапазона обследования можно использовать произвольное расширение апертуры с помощью двух и более блоков массива в одной конфигурации.Программное обеспечение MIRA NEO DESKTOP для удаленного управления приборами, 3D-визуализации и анализа больших данных является неотъемлемой частью прибора, входящего в стандартный комплект поставки. Открытый формат данных для индивидуальных разработок пользователя - для офлайн- и онлайн-приложений - завершает функциональный пакет этого необычного прибора.Эксплуатация / основные области примененияЛокализация арматуры и других элементов (каналы сухожилий, анкера, полые трубы, кабели), в том числе за пределами слоев арматурыОбнаружение пустот в материале, оценка их положения и размера в 3D: полости, включения, соты, трещиныИзмерение толщины односторонним доступомОпределение дефектов цементации в сухожильных каналах и цементационных муфтахОценка огнеупорных камнейТехнические характеристикиПараметр ЗначениеТип прибораМногоканальный ультразвуковой импульсный эхо-томограф со встроенным массивом матричных датчиковКоличество каналов64 (с возможностью расширения до 96, 128 и др.)Количество независимых элементов в апертуре матричного преобразователя64 (расширяется до 96, 128 и т.д.)Тип ультразвуковых преобразователейАктивные преобразователи сухого точечного контакта (A-DPC®) с керамическими износостойкими наконечниками и встроенной электроникой импульсного приемникаДиапазон частот от 10 до 90 кГцДиапазон скоростей звука в материале от 1.000 до 4.000 м/с (от 40 до 157 дюймов/с)Максимальная глубина проникновения в железобетон более 4.время работы от аккумулятора до 10 часовМаксимальные размеры одного блока без ручек400x125x100 мм (15,8 x 4,9 x 3,9 дюйма)Максимальный вес электронного блока с установленными аккумуляторами, ручками и планшетным ПК5,6 кг / 12,3 фунтаУсловия эксплуатацииДиапазон температур воздуха от -10 до + 50°С (от 14 до 122°F)Относительная влажность воздуха при +35°С / 95°F, макс.95 %Средний срок службы, мин.5 летКомплект поставкиНаименованиеКоличество, шт.Электронный блок A1040 MIRA 3D с 32 х A-DPC® датчиками1Регулируемая ручка2Табличный ПК с защитным кейсом1Справочный блок для функциональных тестов1Сменный Li-Ion аккумулятор6Зарядное устройство1Сменные вилки питания (US/UK/EU)3Сетевой USB-C кабель1USB-A to USB-C кабель1Твердый кейс с индивидуальной поролоновой вставкой1Отвертка Hex-Plus 4.01Отвертка Hex-Plus 2.01Скартонная коробка для документации1Гарантийный сертификат1Руководство по эксплуатации1Тип изделия: Ультразвуковой импульсно-эхо томографМодель: Mira 3D ProБренд: TEQTOПрименение: Измерение толщины, обнаружение арматуры и дефектов, оценка структуры бетона, обнаружение пустот и трещин, обнаружение дефектов затирки, оценка огнеупорного камняТехнология: Датчик A-DPC®, 3D FMC/TFM, E-Boosting, беспроводной DAQ, 3D-изображение в реальном времениПрограммное обеспечение: MIRA NEO DESKTOP для дистанционного управления и 3D-визуализации
