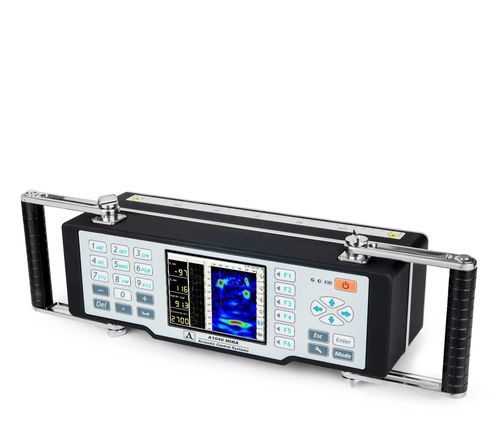

Сканер для ультразвукового контроля эхо-импульс Mira

для томографии

Обзор продукта:Измерение толщины, арматуры и дефектоскопия.Для оценки качества бетонной инфраструктуры с трехмерной визуализацией объема контроля. Портативный ручной ультразвуковой томограф предназначен для визуализации внутренней структуры бетона при одностороннем доступе.Томограф представляет собой полностью автономный измерительный блок для сбора и томографической обработки полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков, каждый из которых содержит 4 элемента) низкочастотных широкополосных преобразователей сдвиговых волн с сухим точечным контактом и керамическими износостойкими наконечниками. Таким образом, они могут работать с шероховатыми поверхностями в течение длительного времени. Каждый преобразователь оснащен независимой пружинной подвеской, что позволяет проводить обследование на неровных поверхностях. Номинальная частота решетки - 50 кГц.Эксплуатационные преимущества:Интерфейс прибора позволяет работать с лазерными лучами, проецируемыми на поверхность объекта контроля, что дает возможность правильно поддерживать шаг сдвига антенной решетки при проведении полной технической диагностики.Портативный легкий корпус и переставляемая ручка для удобства работы на горизонтальных, вертикальных и крышных поверхностях.Контрольная шкала в нижней части корпуса прибора для удобной локализации дефектов относительно антенного устройства.Большой и яркий TFT-дисплей и клавиатура для удобной настройки, выбора режима и проверки с просмотром результатов в реальном времени.Внутренний аккумулятор обеспечивает 5 часов работы; увеличенный цикл заряда-разряда повышает надежность для длительного применения. Может также питаться непосредственно от сети переменного тока.Передача данных на внешний ПК для расширенной обработки с помощью специального программного обеспечения.Инспекция проводится как пошаговое зондирование с объединением данных и объемной реконструкцией по всей сканируемой поверхности.Эксплуатация / применение:Инспекция бетонных конструкций толщиной до 2500 мм для оценки целостности.Обследование железобетонных конструкций толщиной до 800 мм для оценки целостности.Поиск инородных включений, полостей, пустот, расслоений, утечек заполнения и трещин в бетоне, железобетоне и природном камне.Обследование мраморных и гранитных конструкций толщиной до 2000 мм.Поиск пластиковых и металлических труб (диаметр >10 мм) в железобетоне.Обследование внутренней структуры углеродистых стержней (диаметр >900 мм).Оценка состояния каналов с напряженной арматурой в железобетонных мостах.Обследование подконструкций, колонн, накладных крышек в монолитных конструкциях для обнаружения пустот и утечек.Поиск пустот и полостей за плитами обделки подземных и железнодорожных тоннелей.Обследование огнеупорных блоков стеклодувных печей.Оценка толщины бетонного покрытия и глубины охвата арматуры.Измерение толщины при одностороннем доступе.Подробная регистрация полученных результатов.Технические характеристики:Сканирующее устройство встроенная матричная антенная решеткаРабочая частота25 - 85 кГцКоличество преобразователей в антенной решетке48Тип преобразователей, используемых в антенной решеткенизкочастотный широкополосный трансверсальный с сухим точечным контактом и керамическими износостойкими наконечникамиДиапазон скоростей от 1 000 до 4 000 м/сМаксимальная глубина обзора в бетоне2500 ммДиапазон измерения толщины50 - 600 ммМаксимальная погрешность (X - толщина)±(0.05∙X+10) ммМинимальный размер расположенной отражающей сферы диаметром 20 мм и длиной не менее 200 мм на глубине от 50 до 400 ммТип дисплея5.7'' TFT, цветнойВстроенная памятьflash 7 ГбПитаниевстроенный аккумуляторНапряжение11.2 ВВремя работы (от батареи)5 чПодключение к ПКUSBOДиапазон рабочих температур от -10 до +50°CВес4.5 кгРазмер, не более без ручек370 х 150 х 145 мм с горизонтальным расположением ручек470 х 150 х 170 мм с вертикальным расположением ручек370 х 210 х 170 ммКомплект поставки:А1040 MIRA - ультразвуковой томографБлок зарядкиUSB A - Micro B соединительный кабельПоходный кейсПрограммное обеспечение для визуализации и оценки INTROVIEW - лицензия на 12 месяцев*Характеристики / технические характеристики (краткое описание):Встроенная матричная антенная решетка с 48 низкочастотными широкополосными преобразователямиРабочая частота: 25-85 кГцДиапазон скоростей: 1,000-4,000 м/сМаксимальная глубина обзора в бетоне: 2,500 ммДиапазон измерения толщины: 50-600 ммМаксимальная погрешность: ±(0.05∙X+10) ммДисплей: 5.7'' TFT, цветнойВстроенная память: 7 Гб флешПитание: встроенный аккумулятор, 11,2 В, 5 ч работыПодключение к ПК: USBОперационная температура: от -10 до +50°CВес: 4,5 кгГабариты: 370x150x145 мм (без ручек), 470x150x170 мм (ручки горизонтальные), 370x210x170 мм (ручки вертикальные)
