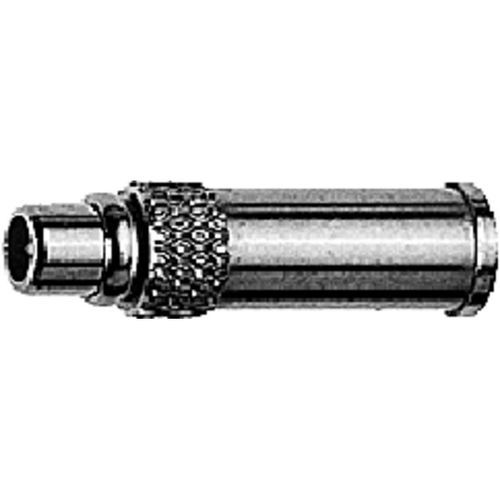

Соединитель РЧ 100025090

MCXSMTпрямой

Обжим прямой вилки MMCX Артикул - MMCX Plg str cr/cr G3 Кабельная группа; кабель - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Примечания - обжим/обжим Монтаж - C2822 Серия микроминиатюрных разъемов MMCX является уменьшенной версией MCX и также использует защелкивающееся соединение. Они подходят для использования на частотах до 6 ГГц. Сопротивление контролируется на уровне 50 Ом. Имеются разъемы для гибких, конформных и полужестких кабелей. Имеются стили для монтажа на печатные платы с помощью пайки через отверстия, пресс-фитинга и технологии поверхностного монтажа (SMT). Для подключения кабелей этой серии используются методы пайки и обжима. Благодаря своим небольшим размерам эти разъемы могут использоваться в самых маленьких приборах, а также в персональном коммуникационном оборудовании. Долговечность (матирования) - ≥ 500 Материал: пружинные контакты - CuBe2 Отделка: внутренний проводник - Ni2Au1.27 Материал: внешний проводник - CuZn39Pb3 Усилие вставки - ≤ 18 Н Отделка: Внешний проводник - Ni2Au0.8 Материал: другие металлические части - CuZn39Pb3 Отделка: Другие металлические части - Ni5Au0.2 Отсоединение - 6 - 18 Н Материал: изоляторы - PTFE Климатическая категория согласно IEC 60068 - 1 - 55/155/21 Контактное сопротивление внутреннего проводника - ≤ 5 мОм Контактное сопротивление внешнего проводника - ≤ 2,5 мОм Сопротивление изоляции - ≥ 1 GΩ Импеданс - 50 Ω Возвратные потери: Прямой стиль - ≥ 20 дБ/6 ГГц Возвратные потери: Угловой стиль - ≥ 16,5 дБ / 6 ГГц Испытательное напряжение - 500 В/50 Гц Рабочее напряжение - 170 В/50 Гц Диапазон частот до - 6 ГГц Стандарты - EN 122340
