Соединитель для передачи данных 100023965

РЧджекпрямой

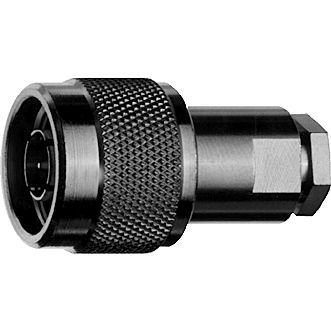

N Прямой штекер G3 (RG-178B/U) пайка/зажим IP 67 Артикул - N Plg str sd/cl G3 Кабельная группа; кабель - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Примечания - пайка/зажим; нажимная гильза IP67 Монтаж - B02 Серия N - это очень популярный коаксиальный разъем. Это прецизионный погодоустойчивый разъем среднего размера, поставляемый с винтовой муфтой. В некоторых приложениях этот разъем может использоваться на частоте до 11 ГГц. Доступны только импедансы 50 Ом. Имеются разъемы для гибких, конформных, полужестких и гофрированных типов кабеля. Для этой серии используются как обжимные, так и зажимные способы заделки кабеля. Специальные методы проектирования разъемов этой серии позволили добиться превосходных характеристик в отношении возвратных потерь (VSWR) и интермодуляционных искажений. Области применения этих разъемов варьируются от передачи сигналов и данных, где требуется виброустойчивость и защита от воздействия окружающей среды. Серия N представляет собой высокочастотное решение для коаксиальных соединений средней мощности. Герметизация сопрягаемых поверхностей разъемов N между вилкой и гнездом (в сопряженном состоянии) соответствует стандарту IP 68. Классификации являются общими утверждениями для соответствующих серий. Отдельные разъемы могут отличаться от указанных значений. В случае сомнений проконсультируйтесь с нашими инженерами. Рекомендуемый момент затяжки муфты - 4 - 6 Нм Долговечность (матирования) - ≥ 500 Материал: пружинные контакты - CuBe2, CuNi1Pb1P(C97) Материал: внешний проводник - CuZn39Pb3 Материал: другие металлические части - CuZn39Pb3 Материал: изоляторы - PTFE Материал: прокладки - силикон, NBR Отделка: Внутренний проводник - Cu2Ag5 Отделка: Внешний проводник - CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen) Отделка: Другие металлические части - CuSnZn3 (телесплав), Cu2Ni5
