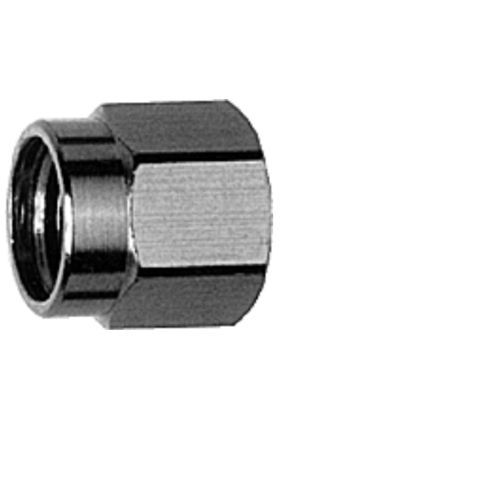

Соединитель РЧ 100024649

джекSMAпрямой

Прямой штекер SMA G10 (UT-141) без внутреннего проводника IP 68 Артикул - SMA Plg str sd G10 custm Кабельная группа; кабель - G10 (UT-141) EZ 141 1673A RG-402/U SUCOFORM 141 UT-141 Flexiform 402 Примечания - без внутреннего проводника IP 68 Возвратные потери - тип: 4 ГГц: -45 дБ; 6 ГГц: -41 дБ; 10 ГГц: -27 дБ; 18 ГГц: -23 дБ Отделка - золото Монтаж - C28 Серия SMA - это очень популярный коаксиальный разъем с резьбовым соединением, который может использоваться на частотах свыше 18 ГГц (в зависимости от типа). Импеданс контролируется. Имеются разъемы для гибких, конформных и полужестких типов кабеля. Разъемы SMA доступны для монтажа на печатные платы с использованием технологий сквозного паяния и прессования, а также поверхностного монтажа (SMD). Для подключения этой серии к кабелям используются методы пайки, обжима и зажима. Области применения SMA включают связь, спутники и испытательное оборудование. Уплотнение сопрягаемых поверхностей для разъемов SMA между вилкой и гнездом (сопряженными) в соответствии с IP 68. Данная классификация является общим утверждением для соответствующей серии. Отдельные разъемы могут отличаться от указанных значений. В случае сомнений проконсультируйтесь с нашими инженерами. Долговечность (сопряжения) - ≥ 500 Рекомендуемый момент затяжки муфты - 79 - 113 Нсм Материал: пружинные контакты - CuBe2 Материал: обжимной ферул - Cu Материал: зубчатая стопорная шайба - CuSn6 Материал: изоляторы - PTFE Материал: прокладки - MVQ Отделка: Внутренний проводник - Cu1Ni2Au1.27 Отделка внешнего проводника: Золото (стандарт; последняя цифра ...1) - NiPAu Отделка внешнего проводника: MIL золото (последняя цифра ...2) - Cu1Ni2Au1.27
