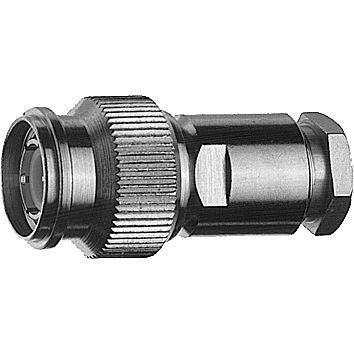

Прямой штекер TNC G3 (RG-178B/U) IP67
Артикул - TNC Plg str sd/cl G3
Z - 50 Ω
Кабельная группа; кабель - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
Примечания - пайка/зажим; нажимная гильза IP67
Монтаж - A03
Серия TNC - это широко используемый коаксиальный разъем. Такой же размер, как у разъемов BNC, но с резьбовым механизмом соединения, этот разъем может использоваться на частотах до 11 ГГц. Доступны варианты с импедансом 50 Ω и 75 Ω. Имеются разъемы для гибких, конформных и полужестких типов кабелей. Версии разъема TNC доступны для монтажа на печатные платы как методом пайки через отверстия, так и методом запрессовки через отверстия. Для этой серии используются как обжимные, так и зажимные кабельные наконечники. Область применения этих разъемов - от передачи сигналов и данных до передачи видео, где требуется устойчивость к вибрации. TNC - это недорогое высокочастотное решение для коаксиальных соединений.
Герметизация сопрягаемых поверхностей разъемов TNC между вилкой и гнездом (сопряженными) соответствует стандарту IP 68. Классификации являются общими утверждениями для соответствующих серий. Отдельные разъемы могут отличаться от указанных значений. В случае сомнений проконсультируйтесь с нашими инженерами.
Рекомендуемый момент затяжки муфты - 0,46 - 0,69 Нм
Долговечность (матирования) - ≥ 500
Материал: пружинные контакты - CuBe2; CuNi1Pb1(C97)
Материал: внешний проводник - CuZn39Pb3
Материал: другие металлические части - CuZn39Pb3
Материал: изоляторы - PTFE/PE
Материал: прокладки - силикон
Отделка: Внутренний проводник - Cu1Ni2Au0.8
Отделка: Внешний проводник - Cu2Ni5
Отделка: Другие металлические части - Cu2Ni5
Типы с изолятором из ПТФЭ - 40/155/21
Типы с изолятором из полиэтилена - 40/75/21
---
