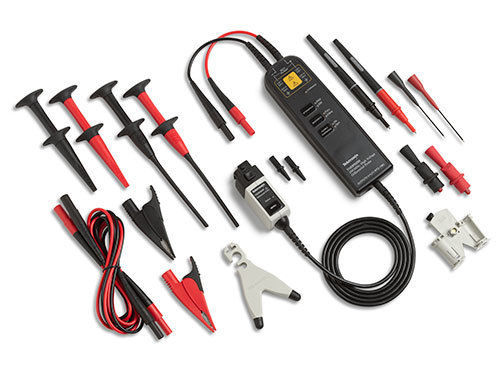

Зонд активного типа THDP0400

напряжениевысокого напряженияс плавающим потенциалом

Обзор
Высоковольтный дифференциальный пробник измеряет разность потенциалов между двумя точками, когда ни одна из них не заземлена. Дифференциальные высоковольтные пробники Tektronix поддерживают плавающие, изолированные и неназемленные измерения с подавлением синфазной помехи; максимальные значения зависят от модели и достигают ±6000 В.

Решения Tektronix для высоковольтных дифференциальных пробников предлагают

• Оптимальную полосу пропускания и нагрузку пробника для входов осциллографа
• Сертификации безопасности третьих сторон (UL, CSA, ETL) для применимых моделей
• Линейку высоковольтных и средненапряженных моделей для разных требований по динамическому диапазону и разрешению
• Обширную экосистему аксессуаров для совместимости адаптеров и блоков питания

Модели (перечень серии)
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

Примечания по совместимости и аксессуарам (фрагмент)

• Некоторым моделям требуются адаптеры или внешние блоки питания для определенных семейств осциллографов; требования к адаптерам и внешним источникам TekVPI® зависят от модели осциллографа.
• Высокочастотные модели могут иметь вариации входного сопротивления и входной емкости для оптимизации качества сигнала под конкретные входы осциллографа.

Технические характеристики / Ключевые особенности

• Предназначение: дифференциальные измерения, когда ни одна точка измерения не заземлена; плавающие или изолированные измерения.
• Максимальная допустимая величина сигнала: до ±6000 В (в зависимости от модели; см. список моделей).
• Диапазон полосы пропускания: от 50 MHz до 1 GHz в зависимости от модели.
• Варианты ослабления: примеры 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X.
• Входное сопротивление: 1 MΩ (≤ 1 pF) для моделей с максимальной полосой; 5 MΩ или 10 MΩ (≈ 2 pF) для многих моделей; до 40 MΩ (≈ 2,5 pF) для очень высоковольтных моделей.
• Безопасность: для применимых моделей доступны сертификации третьих сторон.
• Аксессуары: широкий набор аксессуаров для интерфейса с осциллографом, адаптеров и вариантов питания.
