Зонд тока A622

автоматическийдля измерений

Обзор
Решения Tektronix по токовым щупам предлагают широкий ассортимент AC/DC и только AC щупов для анализа мощности и нагрузок. Диапазоны измерений варьируются от чувствительности на уровне µA до моделей на несколько кА; полоса пропускания и время нарастания зависят от модели. При использовании с осциллографами Tektronix многие щупы поддерживают автоматическое считывание и масштабирование для упрощения перевода вольт→амперы.

Основные преимущества

• Широкий выбор AC/DC и AC‑only токовых щупов
• Диапазон измерений от чувствительности µA до 3 000 A (в зависимости от модели)
• Варианты полосы пропускания до 2 ГГц для высокочастотных задач
• Высокая чувствительность зажима до ~1 mA у отдельных моделей
• Отдельные модели имеют сертификаты безопасности третьих сторон (UL, CSA, ETL)
• Доступны модели с номиналом для оголённого провода и высокотоковые зажимы
• Автоматическое считывание и масштабирование с совместимыми осциллографами Tektronix

Доступные модели и ключевые характеристики
Модель | Максимальный ток | Минимальный ток | Полоса | Время нарастания | Ориентировочная цена
A622 | DC: 100 A; Max RMS: 71 A; Peak: 100 A | 50 mA | 100 kHz | - | ¥ 197,000
A621 | RMS: 1000 A; Peak: 2000 A | 10 mA | 50 kHz | - | ¥ 197,000
CT2 | Peak: 36 A; Max RMS: 2.5 A continuous | 1 mA | 200 MHz | < 500 ps | ¥ 208,000
CT1 | Peak: 12 A; Max RMS: 450 mA continuous | 200 μA | 1 GHz | < 350 ps | ¥ 209,000
CT6 | Peak: 6 A; Max RMS: 120 mA continuous | 200 μA | 2 GHz | < 200 ps | ¥ 220,000
TRCP0300 | 300 A max | 250 mA min | 30 MHz | - | ¥ 450,000
TCP305A | DC: 50 A; Max RMS: 35.4 A; Peak: 50 A | 5 mA | 50 MHz | < 7 ns | ¥ 459,000
TRCP3000 | 3000 A max | 500 mA min | 16 MHz | - | ¥ 476,000
P6021A | Max RMS: 10.6 A; Peak: 250 A | 10 mA | 60 MHz | < 5.8 ns | ¥ 490,000
P6022 | Max RMS: 4 A; Peak: 100 A | 1 mA | 120 MHz | < 2.9 ns | ¥ 560,000

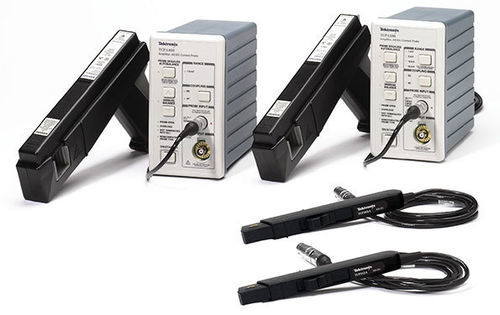

TCPA300 / TCPA400 (усилители) | Зависит от щупа | - | до 100 MHz (зависит от усилителя) | - | ¥ 669,000–¥ 677,000

Примечания по использованию и совместимости
Многие модели требуют специальных усилителей, адаптеров или терминаторов (например, усилители серии TCPA, адаптеры TCA/TCA‑BNC, сквозной 50 Ω терминатор № 011‑0049‑0X, кабели TekProbe) для подключения к определённым семействам осциллографов. Совместимость и необходимые аксессуары зависят от модели и указаны в технических спецификациях для каждой модели.

Технические характеристики

• Бренд: Tektronix
• Семейство продуктов: Current Probe
• Диапазон измерений: от µA‑чувствительности до много‑kA моделей (например, до 3 000 A у TRCP3000)
• Полоса пропускания: зависит от модели, до 2 ГГц у отдельных CT‑моделей
• Чувствительность: до ~200 μA–1 mA у выбранных щупов
• Время нарастания: от суб‑100 ps до нескольких нс в зависимости от модели
• Безопасность: отдельные модели сертифицированы по UL / CSA / ETL
• Поддержка автоматического считывания/масштабирования с совместимыми осциллографами Tektronix
