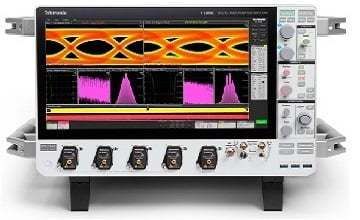

Цифровой осциллограф DPO714AX

аналоговыйаналоговый/цифровойсо смешанными сигналами

Обзор
Серия DPO 7 обеспечивает высокую достоверность сигнала, высокий ENOB, низкий уровень шума, малую джиттер, высокий пропуск измерений и интерфейс TekScope®, что делает её подходящей для высокоскоростных последовательных, высокоэнергетических физических и критичных RF‑приложений. Полосы 8–25 ГГц; совместима с пробниками TekConnect™.

Ключевые характеристики

• Интуитивный интерфейс TekScope для быстрой адаптации
• Низкий шум и высокий ENOB для улучшенных запасов измерений
• 10‑битный ADC Tek79 и продвинутые DSP‑алгоритмы для точного захвата
• Быстрые и точные измерения джиттера и анализ eye‑диаграмм
• До 10× быстрее передача данных с TekHSI и 10 Gbps SFP+

Низкий шум, высокий ENOB
Точность и чувствительность измерений обеспечиваются низкошумящим предусилителем Tek85, 10‑битным ADC Tek79 и продвинутыми DSP‑алгоритмами для точного захвата сигналов малой амплитуды.

• Примеры шума: 523 µV при 8 ГГц (0,10% FS) до 1,13 mV при 25 ГГц (0,23% FS), полный масштаб 500 mV
• ENOB: ≈7,5 бит при 8 ГГц до ≈6,5 бит при 25 ГГц (125 GS/s, 500 mV FS, сигнал 90% FS)
• QuietChannel™: активный CTLE компенсирует потери канала и снижает шум сигнальной ветви
• Автоматическая Signal Path Compensation (SPC) регулирует усиление, смещение и АЧХ для оптимальной точности

Сокращение времени тестирования при 10× пропускной способности
Встроенный порт 10 Gbps SFP+ и TekHSI™ обеспечивают значительно более быстрый перенос больших наборов волновых форм на ПК для параллельного сбора и анализа. TekHSI использует gRPC‑фреймворк с низкой задержкой, поддерживает библиотеки C# и Python и ПО TekScope PC.

Пользовательский интерфейс и эксплуатация
15,6‑дюймовый 1080p дисплей с интерфейсом TekScope, оптимизированным для сенсорного управления: быстрая навигация, мультитач‑жесты, однокнопочное окно сводки измерений джиттера. Поддержка встроенной ОС или Windows на съёмном SSD.

Применения

• Передовые исследования: физика высоких энергий, ускорители частиц, астрофизика, исследования плазмы/синтеза (125 GS/s, длины записи до 2G)
• Тестирование соответствия и отладка высокоскоростных последовательных интерфейсов: PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, MIPI (опциональные пакеты)
• Широкополосные RF‑системы: многоканальный VSA с SignalVu‑PC для EW, SIGINT, 5G/mmWave, UWB и анализа RF‑импульсов

Модели (таблица)
Модель | Аналоговая полоса | Частота дискретизации | Длина записи | Аналоговые каналы | Цена в прейскуранте
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | До 2G точек | 4 | US $176,000

Доступные обновления и опции

• Лицензии ПО и функций: 7-LNX-UP (съёмный SSD с встроенной ОС), 7-WIN-UP (Windows на съёмном SSD), 7-RL-1 / 7-RL-2 (увеличение длины записи до 1G/2G), 7-SIM-UP (моделирование целостности сигнала), опция 7-FRQCNT (счётчик/таймер)
• Апгрейд полосы: 7-BWAX4 (апгрейд полосы для DPO714AX)
• Совместимость с пробниками: TekConnect™ и TriMode‑пробники (P7708, P7713, P7716, P7720, P7625, P7633)

Документы и ресурсы
Доступны технические описания и руководства; сравнительный PDF: https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

Характеристики / Технические спецификации

• Серия / Название продукта: 7 Series DPO Digital Phosphor Oscilloscope
• Производитель (бренд): Tektronix
• Модель / SKU: DPO714AX
• Аналоговая полоса: 8–25 GHz (в зависимости от модели/опций)
• Максимальная частота дискретизации: 125 GS/s
• Длина записи: До 2G точек
• Аналоговые каналы: 4
• Вертикальное разрешение: 10 бит (ADC)
• ENOB: ≈7,5 бит при 8 GHz до ≈6,5 бит при 25 GHz (указанные условия)
• Уровень шума: 523 µV при 8 GHz – 1,13 mV при 25 GHz (500 mV FS)
• Технологии сигнального пути: Tek85 предусилитель, Tek79 10‑бит ADC, QuietChannel™, автоматическая SPC
• Высокоскоростной интерфейс: 10 Gbps SFP+ и TekHSI™ (на базе gRPC)
• Дисплей: 15,6" 1080p сенсорный экран
• Хранение: съёмный SSD (встроенная ОС или Windows по опции)
• Интерфейс пробников: TekConnect™; поддержка TriMode‑пробников
