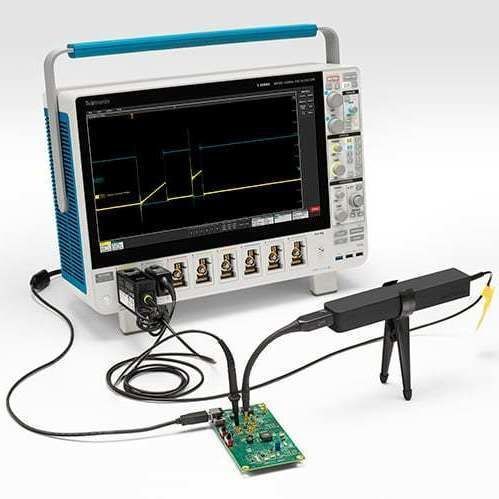

Зонд тока TICP Series

для осциллографас широким диапазоном

Обзор
Выполняйте точные динамические измерения тока на основе шунта с изолированными токовыми пробниками серии TICP. Высокие полосы пропускания, гибкие дифференциальные диапазоны, полная гальваническая и RF-изоляция и очень низкий уровень шума обеспечивают точные измерения на плавающих шунтах и измерительных резисторах (CVR) в силовой электронике.

Ключевые преимущества

• Измерение от постоянного тока до сотен МГц при использовании с высокопроизводительными шунтами или CVR.
• RF-изоляция между наконечником пробника и осциллографом устраняет петли заземления и снижает шум синфазного режима.
• Низкое ослабление и входное сопротивление 50 Ω минимизируют вклад шума в измерение.
• Бесшовная интеграция TekVPI™ с осциллографами Tektronix MSO серий 4, 5 и 6 для обнаружения пробника, питания и настройки параметров с панели осциллографа.

Применения
Оптимально для измерений на шунтах высокого потенциала и плавающих шунтах в силовой электронике, включая преобразователи на SiC и GaN, анализ переключений FET на верхней шине, профилирование тока в низкопотребляющих IoT/мобильных устройствах и double-pulse тесты потерь переключения.

Краткие характеристики

• Варианты полосы: 250 MHz (TICP025), 500 MHz (TICP050), 1 GHz (TICP100).
• Допускаемое синфазное напряжение: до 1,8 kV (степень загрязнения 1); класс безопасности 1000 V CAT II.
• Вклад шума: <4,7 nV/√Hz (<150 µV RMS при 1 GHz).
• Высокий CMRR: до 140 dB при пост. токе; ~90 dB при 1 MHz (1x наконечник).
• Экранированные высокочастотные MMCX-наконечники; адаптеры для SMA/BNC и 25 mil квадратных контактов; в комплекте адаптеры bipod/tripod.

Модели (список серии)
Model | Полоса | Дифференциальное напряжение (наконечники) | Синфазное напряжение | Коэффициент подавления синфазного сигнала | Рекоменд. цена
TICP025 | 250 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (степень загрязнения 1); 1000 V CAT II | 140 dB при DC; 90 dB при 1 MHz (1x) | 10.200,00 €
TICP050 | 500 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (степень загрязнения 1); 1000 V CAT II | 140 dB при DC; 90 dB при 1 MHz (1x) | 12.300,00 €
TICP100 | 1 GHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (степень загрязнения 1); 1000 V CAT II | 140 dB при DC; 90 dB при 1 MHz (1x) | 14.500,00 €

Совместимость / Поддерживаемые приборы
Полная совместимость с осциллографами Tektronix MSO серий 4, 5 и 6 (включая B-версии и Low Profile) через интерфейс TekVPI™ для питания и автоматического обнаружения пробника.

Ресурсы
Доступны технический паспорт и руководство пользователя для серии TICP (см. ресурс продукции Tektronix).

Технические характеристики

• Название серии: TICP (IsoVu™ Isolated Current Probes)
• Полоса частот: 250 MHz, 500 MHz, 1 GHz
• Синфазное напряжение: до 1,8 kV (степень загрязнения 1)
• Класс безопасности: 1000 V CAT II
• Вклад шума: <4,7 nV/√Hz (<150 µV RMS при 1 GHz)
• Подавление синфазного сигнала (CMRR): до 140 dB при DC; ~90 dB при 1 MHz (1x наконечник)
• Дифференциальные диапазоны (наконечники): ±0,5 V (1x), ±5 V (10x), ±50 V (100x)
• Входное сопротивление: 50 Ω
• Разъем наконечника: экранированный MMCX; адаптеры SMA/BNC и переходники для квадратных контактов доступны
• Комплектация: адаптеры bipod/tripod; различные адаптеры и кабели (например, TICPMM100)
