Усилитель сигнала 9200

мощностис двумя каналамивыход тока

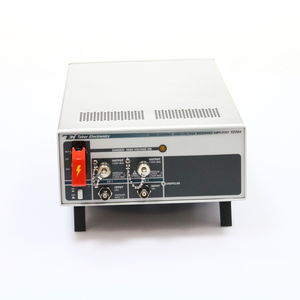

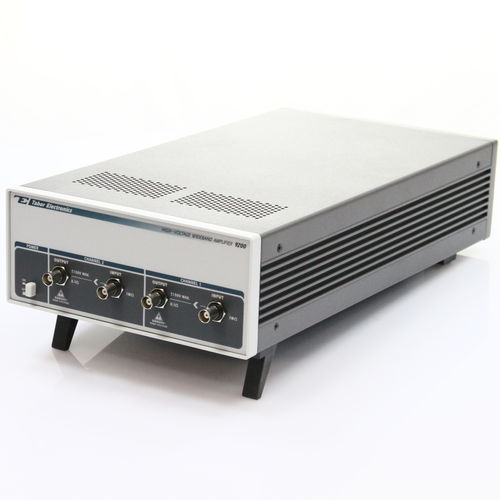

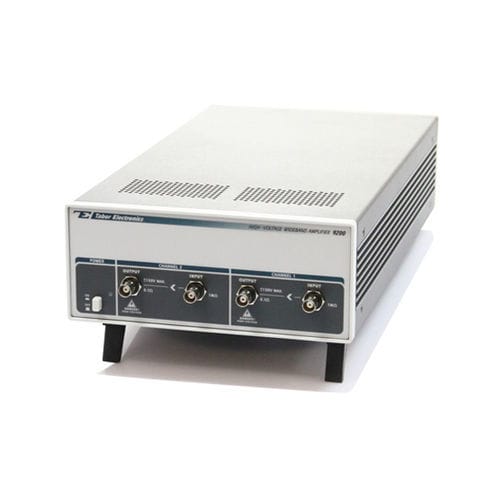

Модель 9200 представляет собой одно- или двухканальный настольный усилитель мощности размером 2U (половина стойки), предназначенный для усиления сигналов. Обладая беспрецедентной чистотой сигнала, модель 9200 усиливает сигналы в диапазоне от постоянного тока до частот свыше 500 кГц. Устройство имеет фиксированный коэффициент усиления x15, однако доступны варианты этого усилителя с индивидуально настраиваемым коэффициентом усиления без какого-либо ухудшения чистоты сигнала или рабочих характеристик. Полоса пропускания при полной мощности: от постоянного тока до >500 кГц Скорость нарастания до 200 В/мкс Низкий уровень искажений Низкая стоимость Особенности Решение типичных задач Модель 9200 работает в качестве усилительного буфера для сигналов, выдаваемых генераторами сигналов, функций или импульсов. Большинство таких генераторов выдают сигналы, ограниченные напряжением 20 Вp-p на высоком импедансе. Модель 9200 может преобразовывать эти напряжения до уровней до 300 Вp-p. Усилитель способен обеспечивать ток ±100 мА на канал от источника сопротивлением 0,1 Ом. Хотя выход может управлять небольшими емкостными или индуктивными нагрузками, для полного использования высокоскоростного потенциала рекомендуется, чтобы характеристики нагрузки были преимущественно резистивными. Модель 9200 может выдерживать емкость и индуктивность нагрузки до 100 пФ и 0,5 мГн без какого-либо ухудшения характеристик. Уровень заземления Этот усовершенствованный усилитель мощности оснащён разъёмами с плавающим входом и выходом, обеспечивающими изоляцию от уровня заземления до 250 В постоянного тока. Единственное ограничение заключается в том, что заземления входа и выхода должны быть подключены к одному и тому же уровню. Эта возможность чрезвычайно важна в приложениях, где усилительное устройство должно находиться на том же уровне заземления, что и его источник. Функцию изоляции можно включить или отключить с помощью простого перемычки, доступной пользователю. Целевые области применения Корпус усилителя спроектирован таким образом, чтобы его можно было устанавливать сверху или снизу других изделий компании Tabor.
