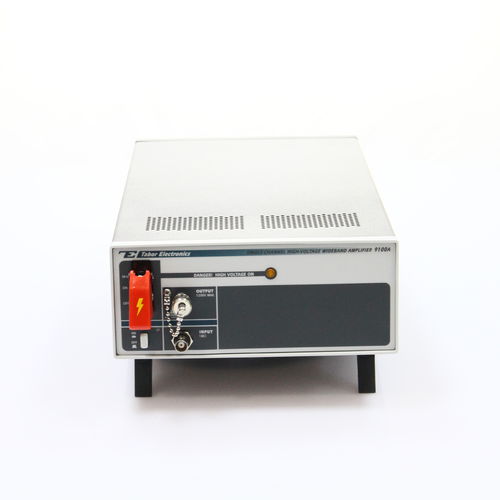

Усилитель сигнала 9100A

мощностис одиночным каналомвыход тока

Модель 9100A была разработана как универсальный широкополосный высоковольтный усилитель, однако при этом с учетом конкретных областей применения. Усилитель выполнен в компактном корпусе, что позволяет сэкономить место и снизить стоимость, не ухудшая при этом полосу пропускания и целостность сигнала. Полоса пропускания при полной мощности: от постоянного тока до >500 кГц Скорость нарастания сигнала до 400 В/мкс Особенности Решение типичных задач Модель 9100A может выдавать сигналы в диапазоне от -200 В до +200 В с постоянным током до 125 мА. Выходной сигнал управляется источником сопротивления 0,1 Ом и, при некотором снижении полосы пропускания, может управлять емкостными нагрузками до 1 нФ, сохраняя при этом полный диапазон амплитуд. Модель 9100A оснащена выходом мониторинга на задней панели, который делит основной выходной сигнал на 100 для приложений, требующих контроля выходного сигнала с помощью датчиков низкого напряжения. Целевые области применения Корпус усилителя спроектирован таким образом, чтобы его можно было устанавливать сверху или снизу других изделий компании Tabor. Его также можно установить рядом с генератором Tabor в стандартной 19-дюймовой стойке. Комплект из генератора сигналов и усилителя представляет собой идеальное решение практически для любых задач, связанных с высоким напряжением и широкой полосой пропускания. Безопасность Вопросы безопасности играли важную роль при разработке модели 9100A. Путь прохождения высокого напряжения к цепи усилителя блокируется механическим переключателем на передней панели, а случайное подача высокой мощности на тестируемое устройство (UUT) предотвращается с помощью предохранительной защелки. Модель 9100A будет выдавать сигналы высокого напряжения только после того, как предохранительная защелка будет снята, а переключатель высокого напряжения переведен в положение «ON». В экстренных ситуациях можно нажать на предохранительную защелку, чтобы немедленно отключить высокое напряжение от выходных клемм. В качестве дополнительного визуального средства безопасности на передней панели загорается красный индикатор при включении высокого напряжения.
