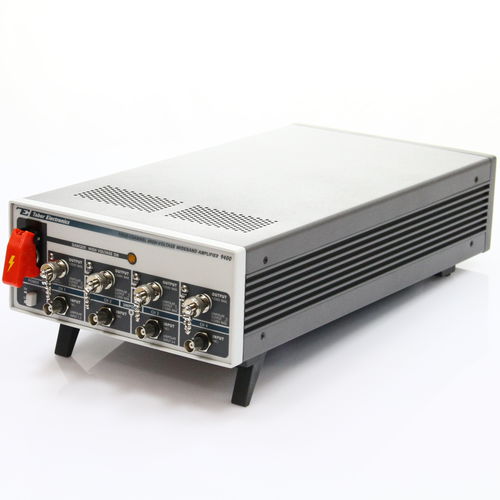

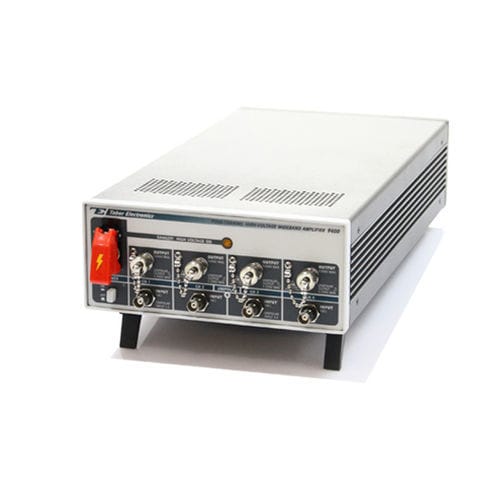

Усилитель сигнала 9400

мощностис четырьмя каналамивыход тока

Модель 9400 была разработана как универсальный широкополосный усилитель высокого напряжения, однако с учетом конкретных областей применения. Она имеет четыре канала, размещенных в компактном корпусе, что позволяет сэкономить место и снизить стоимость, не ухудшая при этом полосу пропускания и целостность сигнала. Полоса пропускания при полной мощности: от постоянного тока до >500 кГц Скорость нарастания сигнала до 400 В/мкс Мониторинговые выходы для каждого канала Характеристики Модель 9400 может выдавать сигналы в диапазоне от -200 В до +200 В с постоянным током до 50 мА на канал. Выход управляется источником сопротивления 0,1 Ом и, при некотором снижении полосы пропускания, может управлять емкостными нагрузками до 1 нФ, сохраняя при этом полный диапазон амплитуд. Модель 9400 оснащена мониторным выходом на задней панели, который делит основной выходной сигнал на 100 для приложений, требующих мониторинга выходного сигнала с помощью датчиков низкого напряжения. Режимы работы Модель 9400 имеет два режима работы. Первый — это нормальный режим, в котором каждый канал усиливает и выводит биполярные сигналы с коэффициентом усиления x50. В этом режиме входной сигнал усиливается и подается на выходные клеммы без изменения его исходных характеристик, за исключением уровня амплитуды. В этом режиме работы каждый канал можно использовать отдельно для усиления отдельного сигнала. Второй режим работы — однополярный, при котором сигнал подается на один вход, выпрямляется, усиливается и выводится через два отдельных выхода. В этом режиме усилитель превращается в систему с одним входом и двумя выходами, специально предназначенную для управления приводами «вверх/вниз» и «вправо/влево» типичного микродвигателя MEMS, а также для других применений, требующих точного преобразования биполярных сигналов в однополярные.
