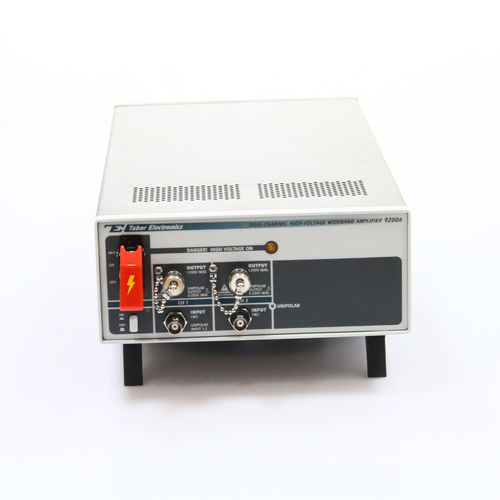

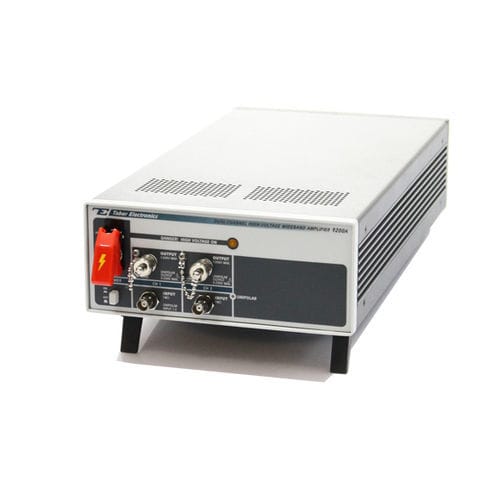

Усилитель сигнала 9200A

мощностис двумя каналамивыход тока

Модель 9200A была разработана как универсальный широкополосный усилитель высокого напряжения, однако при этом с учетом конкретных областей применения. Она выполнена в компактном корпусе для экономии места и снижения затрат, но без ущерба для полосы пропускания и целостности сигнала. Полоса пропускания при полной мощности: от постоянного тока до >500 кГц Характеристики Решение типичных задач Модель 9200A может выдавать сигналы в диапазоне от -200 В до +200 В с постоянным током до 100 мА на канал. Выход управляется от источника сопротивлением 0,1 Ом и, при некотором снижении полосы пропускания, может управлять емкостными нагрузками до 1 нФ, сохраняя при этом полный диапазон амплитуд. Модель 9200A оснащена выходом мониторинга на задней панели, который делит основной выходной сигнал на 100 для приложений, требующих мониторинга выходного сигнала с помощью датчиков низкого напряжения. Режимы работы Модель 9200A имеет два режима работы. Первый — это нормальный режим, в котором каждый канал усиливает и выводит биполярные сигналы с коэффициентом усиления x50. В этом режиме входной сигнал усиливается и подается на выходные клеммы без изменения его исходных характеристик, за исключением уровня амплитуды. В этом режиме работы каждый канал можно использовать отдельно для усиления отдельного сигнала. Второй режим работы — униполярный, при котором сигнал подается на один вход, выпрямляется, усиливается и выводится через два отдельных выхода. В этом режиме усилитель превращается в систему с одним входом и двумя выходами, специально предназначенную для управления приводами «вверх/вниз» и «вправо/влево» типичного микродвигателя MEMS, а также для других применений, требующих точного преобразования биполярных сигналов в однополярные.
