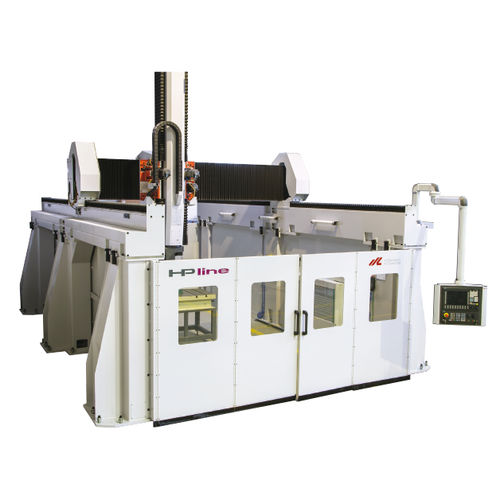

Обрабатывающий центр ЧПУ 5 осей HP Line
вертикальныйдля цветных металловдля композитов

Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
вертикальный
Обрабатываемое вещество
для цветных металлов, для композитов, для дерева, для смолы
Передний конец шпинделя
HSK A-63
Количество инструментов
12 инструментов
Применение
для крупногабаритных деталей
Другие характеристики
с высокой скоростью, фрезеровщик, модульный
Ход Х

МАКС.: 4 000 mm
(157 in)

МИН.: 2 800 mm
(110 in)

Ход Y

МАКС.: 12 000 mm
(472 in)

МИН.: 4 000 mm
(157 in)

Ход Z

МАКС.: 2 500 mm
(98 in)

МИН.: 1 000 mm
(39 in)

Скорость вращения

20 000 rpm
(125 664 rad.min-1)

Мощность

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Скорость подачи по оси X

70 000 mm/min
(46 in/s)

Скорость подачи по оси Y

70 000 mm/min
(46 in/s)

Скорость подачи по оси Z

60 000 mm/min
(39 in/s)

Повторяемость

0,02 mm
(0,001 in)

Описание

Высокоскоростное фрезерование и чистовая обработка цветных материалов для крупных деталей со сложной конструкцией HP line - модульная линейка серии HP. Он используется для обработки в одном месте крупногабаритных моделей, изготовленных из типичных материалов, таких как полиуретан, смола, дерево и т.д. Также идеально подходит для обработки конструкций, свернутых или армированных волокном, стекловолокном, композитными материалами, компонентов со сложной формой, используемых в различных прикладных отраслях, таких как морская, аэрокосмическая, наземный транспорт, энергетика и многие другие промышленные области. Рабочая поверхность, которая отделена от конструкции станка, может быть адаптирована к конкретным условиям применения. Она может быть сконфигурирована в виде монолитного стола с Т-образными пазами, закрепленного на полу или утопленного, с направляющими для кареток крупногабаритных держателей заготовок, с каркасными конструкциями для индивидуального оборудования и т.д. Обрабатывающий центр "HPline" - это фрезерный станок с 5 осями на инструменте и управлением с ЧПУ, состоящий из конструкции с декартовыми осями и подвижной траверсы: Подвижная траверса скользит по направляющим, расположенным на боковых стойках: продольная ось "Y". Каретка поперечной оси "X", которая перемещает вертикальный рычаг для оси Z, скользит по балке. Конец оси является крепежным элементом панели управления. Отдельная столешница от станины станка Конструкции, сформированные "альвеолярным" узором и размеры которых основаны на принципах конечно-элементного анализа FEM, интегрированного с динамическим моделированием Движение передается с помощью бесщеточных двигателей, соединенных с прецизионными редукторами с закрепленными на них шестернями, которые перемещаются по закаленным и отшлифованным прецизионным стойкам с косозубыми зубьями.

---
