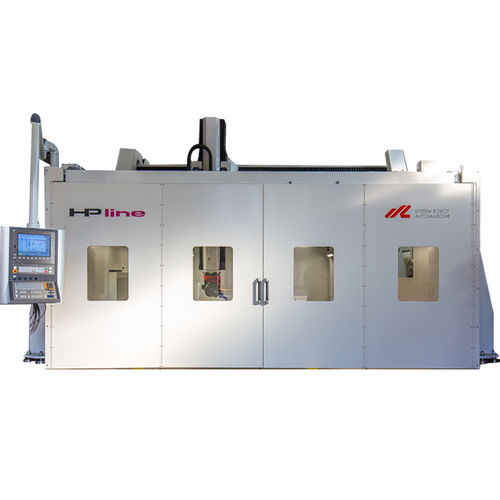

Обрабатывающий центр ЧПУ 5 осей HPLINE PLUS
вертикальныйдля алюминиядля композитов

Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
вертикальный
Обрабатываемое вещество
для алюминия, для композитов
Передний конец шпинделя
HSK A-63
Количество инструментов
24 инструмента, 12 инструментов
Применение
для автомобильной промышленности, для авиационной промышленности, для крупногабаритных деталей
Другие характеристики
с высокой скоростью, высокоэффективный, прецизионный, для нарезания резьбы
Ход Х

2 800 mm, 4 000 mm
(110 in, 157 in)

Ход Y

МИН.: 4 000 mm
(157 in)

МАКС.: 12 000 mm
(472 in)

Ход Z

1 000 mm, 1 500 mm, 2 000 mm
(39 in, 59 in, 79 in)

Скорость вращения

20 000 rpm
(125 664 rad.min-1)

Мощность

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Скорость подачи по оси X

70 000 mm/min
(46 in/s)

Скорость подачи по оси Y

70 000 mm/min
(46 in/s)

Скорость подачи по оси Z

60 000 mm/min
(39 in/s)

Повторяемость

0,015 mm
(0,001 in)

Описание

Высокоскоростное фрезерование и чистовая обработка цветных материалов для крупных деталей со сложной конструкцией Версия PLUS является наиболее инновационной и высокопроизводительной эволюцией серии HP. Все линейные оси оснащены двойным приводом и системами прямого измерения с линейками, такая конфигурация делает станок более точным даже при высоких динамических характеристиках при высокоскоростном фрезеровании поверхностей крупногабаритных моделей и конструкций. Широкий ассортимент принадлежностей дополняет характеристики моделей HP line PLUS, удовлетворяя любые технологические потребности в обработке сложных форм из композитных материалов, алюминия и легких сплавов для автомобильного и аэрокосмического секторов. Обрабатывающий центр "HP line PLUS" - это фрезерный станок с 5 осями на инструменте и управлением с ЧПУ, состоящий из конструкции с декартовыми осями и подвижной траверсы: Подвижная траверса скользит по направляющим, расположенным на боковых стойках: продольная ось "Y". Каретка поперечной оси "X", которая перемещает вертикальный рычаг для оси Z, скользит по балке. Конец оси является крепежным элементом панели управления. Отдельная столешница от станины станка Прочные конструкции из электросварной и стандартизированной стали, сформированные с "альвеолярным" узором и с размерами, основанными на принципах анализа конечных элементов FEM, интегрированного с динамическим моделированием. Движение передается с помощью бесщеточных двигателей, соединенных с прецизионными редукторами с закрепленными на них шестернями, которые перемещаются по закаленным и отшлифованным прецизионным стойкам с косозубыми зубьями. Компоненты перемещаются по прецизионным призматическим направляющим с предварительно нагруженными рециркулирующими шариковыми направляющими.

---
