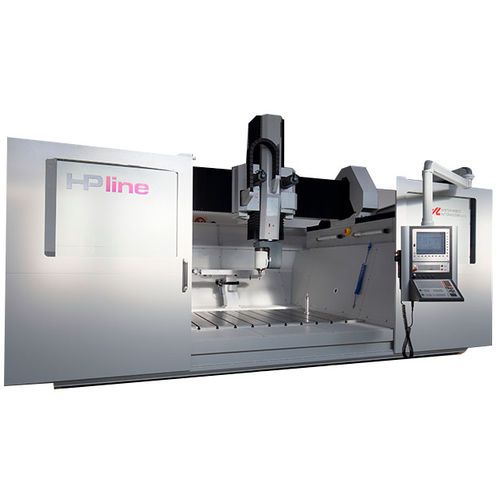

Обрабатывающий центр ЧПУ 5 осей HP 26
вертикальныйдля цветных металловHSK A-63

Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
вертикальный
Обрабатываемое вещество
для цветных металлов
Передний конец шпинделя
HSK A-63
Количество инструментов
24 инструмента
Другие характеристики
с высокой скоростью, высокоэффективный, компактный, прецизионный, для нарезания резьбы
Ход Х

2 400 mm, 2 800 mm
(94 in, 110 in)

Ход Y

1 700 mm, 3 000 mm, 4 000 mm
(67 in, 118 in, 157 in)

Ход Z

1 000 mm, 1 500 mm
(39 in, 59 in)

Скорость вращения

20 000 rpm
(125 664 rad.min-1)

Мощность

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Скорость подачи по оси X

70 000 mm/min
(46 in/s)

Скорость подачи по оси Y

70 000 mm/min
(46 in/s)

Скорость подачи по оси Z

60 000 mm/min
(39 in/s)

Повторяемость

0,02 mm
(0,001 in)

Описание

Высокоскоростная черновая и чистовая обработка цветных материалов, даже при значительных нагрузках Обрабатывающий центр HP26 является самым компактным в серии. Конструкция, в которой боковые плечи интегрированы в основание, обеспечивает высокую стабильность и повторяемость точной и качественной обработки даже при значительных нагрузках. Конструкция с подвижной траверсой, проходящей по двум боковым плечам, и общим периметральным ограждением с передними раздвижными дверями обеспечивает легкий доступ для загрузки/выгрузки заготовок и максимальную безопасность для оператора. HP26 отлично подходит для высокоскоростного фрезерования моделей и деталей среднего размера из композитных материалов или легких сплавов. Позвольте нам дать вам техническую консультацию по вашему проекту и сделайте выбор в пользу гарантированной надежности. Обрабатывающий центр "HPline 26" - это фрезерный станок с 5 осями на инструменте и управлением с помощью ЧПУ, состоящий из конструкции с декартовыми осями и подвижной траверсы: Основание, единый блок, структура которого состоит из встроенной столешницы, поддерживает с обеих сторон направляющие, на которых установлена подвижная траверса: продольная ось "Y". По поперечной балке скользит каретка поперечной оси "Y", по которой перемещается вертикальный рычаг для оси "Z". Конец рычага оси "Z" является крепежным элементом панели управления. Конструкции, образованные альвеолярным узором и размеры которых основаны на принципах конечно-элементного анализа FEM, интегрированного с динамическим моделированием Движение передается с помощью бесщеточных двигателей, соединенных с прецизионными редукторами с закрепленными на них шестернями, которые перемещаются по закаленным и отшлифованным прецизионным стойкам с косозубыми зубьями.

---
