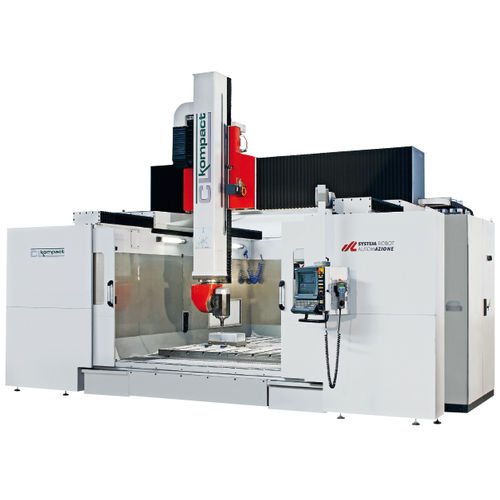

Фрезерный станок с ЧПУ 5 осей CL KOMPACT
вертикальныйдля алюминиядля композитов

фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
вертикальный
Обрабатываемое вещество
для алюминия, для композитов
Передний конец шпинделя
HSK A-63
Количество инструментов
24 инструмента
Применение
для автомобильной промышленности, для форм, для авиационно-космической промышленности
Другие характеристики
с высокой скоростью, высокой точности, компактный, высокоэффективный, жесткий, для нарезания резьбы
Ход Х

2 200 mm
(87 in)

Ход Y

2 000 mm, 3 000 mm, 4 000 mm
(79 in, 118 in, 157 in)

Ход Z

1 300 mm
(51 in)

Мощность

30 kW
(40,79 hp)

Скорость подачи по оси X

70 000 mm/min
(46 in/s)

Скорость подачи по оси Y

70 000 mm/min
(46 in/s)

Скорость подачи по оси Z

60 000 mm/min
(39 in/s)

Повторяемость

0,02 mm
(0,001 in)

Описание

Высокоскоростное фрезерование алюминиевых форм и элементов конструкций Самая компактная версия в серии CL. Конструкция с основанием и плечами из электросварной стали в едином модуле, в комплекте с высокопроизводительной панелью управления и встроенной стальной крепежной плитой обеспечивает высокую стабильность и улучшенную повторяемость точности в пользу качества обработки, в том числе при значительных нагрузках. Это отличная система ЧПУ для высокоскоростного фрезерования алюминиевых форм среднего и большого размера и элементов конструкций из легких сплавов или композитных материалов. CLkompact" - это фрезерный станок с 5 осями на инструменте и управлением от ЧПУ, состоящий из конструкции с декартовыми осями и подвижной траверсы: Основание, единый блок, структура которого состоит из встроенной столешницы, поддерживает с обеих сторон направляющие, на которых установлена подвижная траверса: продольная ось "Y". Каретка поперечной оси "X", которая перемещает вертикальный рычаг для оси Z, скользит по поперечине. Конец оси является крепежным элементом панели управления. Прочные конструкции станка, стандартизированные и изготовленные из электросварной стали, разработаны и рассчитаны на максимальную жесткость и стабильность даже при значительных динамических нагрузках, возникающих при высокой скорости перемещения. Движение передается с помощью бесщеточных двигателей, соединенных с прецизионными редукторами с закрепленными на них шестернями, которые перемещаются по закаленным и отшлифованным прецизионным стойкам с косозубыми зубьями. Компоненты перемещаются по прецизионным призматическим направляющим с рециркулирующими шариковыми направляющими. Полный цифровой пакет: Высокодинамичные приводы и бесщеточные серводвигатели SIEMENS.

---
