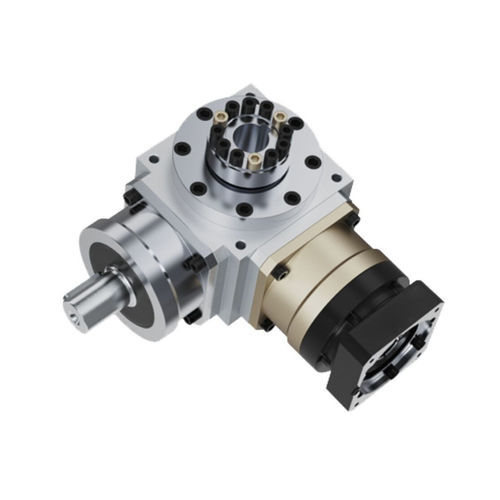

Редуктор со спиральным коническим редуктором NT series

ортогональныйс полым валом1-5 Nm

● ВведениеВходной цилиндрический конический редуктор с отверстием под прямым углом имеет входной вал с отверстием и соединительную фланцевую пластину для прямого соединения с двигателем. Его входной и выходной валы расположены под углом 90 градусов, что обеспечивает перенаправление мощности с помощью зубчатых механизмов, таких как спирально-конические или конические шестерни. Основная конструкция направлена на оптимизацию пространственной эффективности, что делает ее подходящей для оборудования промышленной автоматизации, станков с ЧПУ, упаковочного оборудования и других приложений, требующих компактной установки или направленной передачи мощности. В зависимости от конкретных эксплуатационных требований материалы корпуса варьируются: алюминиевые корпуса приоритетны для автоматизированных систем и сценариев, чувствительных к весу; корпуса из нержавеющей стали предназначены для коррозионностойких сред, таких как пищевая промышленность, фармацевтика и морская техника; корпуса из легированной стали разработаны для тяжелых условий эксплуатации, таких как интеллектуальные складские подъемные системы.● Удобная конструкцияОбладает входным отверстием вала и соединительным фланцем для прямого подключения двигателя, что обеспечивает простоту использования.● Внутренняя структура конической передачи и перпендикулярное расположение входного/выходного вала минимизируют занимаемую оборудованием площадь, что делает его особенно подходящим для установки в ограниченном пространстве.● Высокая эффективность передачи и низкое энергопотреблениеИспользуется прецизионное зацепление шестерен и оптимизированная система смазки, что позволяет достичь эффективности передачи более 95 % при снижении потерь энергии.● Высокая точность и низкий уровень шумаСочетание косозубых и конических шестерен с прецизионной обработкой обеспечивает минимальный люфт, точное позиционирование, плавность работы и низкий уровень шума.● Высокая грузоподъемность и долговечностьВысокопрочные материалы (например, кованая сталь высшего качества) и процессы термообработки повышают несущую способность, выдерживая значительные радиальные и осевые нагрузки и продлевая срок службы.● Различные конфигурации выходных отверстийВозможны различные конфигурации выходных отверстий: полый вход с выходом вала, полый вход с полым выходом, входной вал с выходом вала и входной вал с полым выходом.● Подходящее применениеИдеально подходит для подъемных платформ и многомодульных систем с приводом от одного двигателя.Таблица спецификаций (лист 1)Характеристики редуктора (характеристики и спецификации серии ATB такие же, как и у серии AT)ХарактеристикиСтупеньРедукторANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FR1NT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FL1NT110 FHNT110 FCNT110 FR1NT140 FLNT140 FL1NT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FR1NT210 FLNT210 FL1NT210 FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FR1NT280 FLNT280 FL1NT280 FHNT280 FCNT280 FR1Номинальный крутящий момент на выходе T₂N (Нм)Нм112545781503605851,3002,1503,2001.52545781503605851,3002,1503,20022442681503305441,2202,0103,05031833541202704501,0201,6502,85041328481002243768601,4102,3005122540851963207401,2102,000Таблица спецификаций (лист 2)Характеристики редуктора скоростиСпецификацияСтупеньРедукционный коэффициентANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FRNT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FLNT110 FLNT110 FHNT110 FCNT110 FR1NT140 FLNT140 FLNT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FRNT210 FLNT210 FL1NT210 FHNT210 FCNT210 FR1NT240 FLNT240 FL1NT240 FHNT240 FCNT240 FRNT280 FLNT280 FL1NT280 FHNT280 FCNT280 FRMoment of Inertia J₁110.511.303.147.6223.5459.09195.96365.38787.631.50.461.152.806.6519.3449.38156.02279.62584.28Номинальный выходной крутящий момент: до 3 200 НмМаксимальный ускоряющий момент: 1.в 5 раз больше номинального крутящего моментаМаксимальная ускоряющая входная скорость: до 8000 об/минЗазор: ≤6 аркмин (одноступенчатый), ≤8 аркмин (двухступенчатый), ≤10 аркмин (трехступенчатый)Допустимая радиальная нагрузка: до 18 000 NPДопустимая осевая нагрузка: до 9 000 NSСрок службы: 20 000 часовЭффективность: до ≥98%Эксплуатационная температура: -10℃~90℃Смазка: Синтетическая смазкаУровень шума: ≤84 дБ(А) при n₁=1500 об/минТехнические особенности / характеристикиВходной цилиндрический конический редуктор под прямым угломВходные/выходные валы под углом 90 градусовПрямое соединение двигателя через фланецОптимизирован для компактных установокВыпускается в корпусах из алюминия, нержавеющей стали, многочисленные выходные конфигурацииВысокая эффективность передачи (≥95%)Низкий уровень шума и минимальный люфтВысокая грузоподъемность и долговечностьПодходит для промышленной автоматизации, ЧПУ, упаковки, пищевой промышленности, фармацевтики, морских и тяжелых применений
