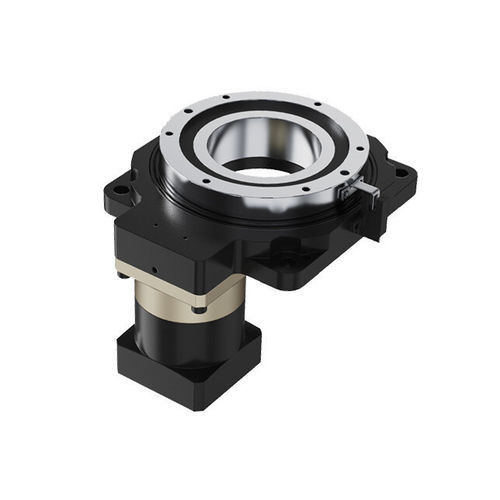

Роторный стол с двигателем 85A-05

горизонтальныйвертикальныйполый

Введение Планетарный полый поворотный стол - это интегрированная система, объединяющая планетарный редуктор и полую поворотную платформу, обеспечивающая более широкий диапазон передаточных чисел, подходящих для конкретных применений. В основе конструкции лежит полая структура, позволяющая трубопроводам (например, воздушным трубам, электрическим кабелям) проходить через центр поворотного стола, что устраняет проблемы запутывания кабелей, характерные для традиционных поворотных механизмов. Приводимая в движение серводвигателем, платформа обеспечивает высокоточное угловое управление с помощью редуктора или червячной передачи, обеспечивая исключительную жесткость и точность повторного позиционирования. Особенности - Полая конструкция: Центральный полый канал обеспечивает передачу среды (воздух/жидкость/электричество), упрощая компоновку оборудования. Боковой интерфейс двигателя предотвращает помехи между трубопроводами и движущимися компонентами. - Интегрированный планетарный редуктор: Предлагает несколько вариантов передаточных чисел для соответствия конкретным требованиям применения. - Высокожесткая опора: Прецизионные крестовые роликоподшипники с предварительно нагруженными роликами под углом 90° выдерживают радиальные, осевые и опрокидывающие нагрузки, обеспечивая жесткость в 5-10 раз выше, чем у обычных подшипников. - Высокая точность вращения: Поворотный стол подвергается вторичному шлифованию для обеспечения строгих геометрических допусков (соосность, параллельность), достигая превосходной точности вращения. - Гибкая совместимость: Совместим с любыми брендами серво/шаговых двигателей; поддерживает нестандартные фланцы и интерфейсы вала. Модульная конструкция позволяет горизонтальную/вертикальную установку для улучшенной масштабируемости. Спецификации Планетарные полые роторные приводы Модель: 85A-05, 85A-10, 110A-05, 110A-10, 130A-6/10, 170A-10, 200A-10, 280A-10 Соотношение стадий: 5, 10 Планетарное соотношение: 5, 7, 10 Общий коэффициент сокращения: 25, 35, 50, 70, 100 Диаметр полого отверстия: φ33 мм, φ35 мм, φ62 мм, φ72 мм, φ100 мм, φ150 мм Номинальный выходной крутящий момент: 14-120 Н·м Максимальная скорость: 200-250 об/мин Точность повторного позиционирования: ±15 arcsec Допустимая осевая нагрузка: 500-7000 N Допустимая радиальная нагрузка: 250-3500 N Параллелизм таблиц: 0,02 мм Торцевое биение: 0,01 мм Наружное биение: 0,01 мм Момент инерции: 1203x10-6 до 361220x10-7 кг·м2 Точность позиционирования: ≤30 arcsec Рабочая температура: -10°C~90°C Срок службы: 20,000 часов Рейтинг защиты: IP40 Уровень шума: ≤65 дБ Теги: планетарный редуктор, планетарный редуктор скорости, планетарная редукционная коробка, полый поворотный стол, полая поворотная платформа, редуктор скорости, полый вал поворотного привода, полый вал привода Технические характеристики / Особенности: - Полая структура для прохождения кабелей/трубопроводов - Привод от сервопривода для точного углового управления - Высокая жесткость и точность повторного позиционирования - Доступны несколько передаточных чисел - Крестовые роликоподшипники для высокой грузоподъемности - Совместимость с различными серво/шаговыми двигателями - Горизонтальная/вертикальная установка - Рейтинг защиты: IP40 - Уровень шума: ≤65 дБ - Срок службы: 20,000 часов - Рабочая температура: -10°C~90°C
