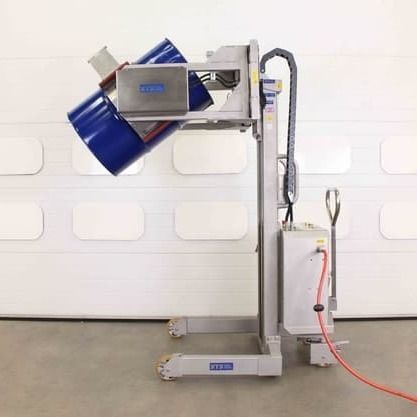

Механизированный подъемник для бочек STP01-RRH01-SS-Ex

пневматическийэлектрогидравлическийс ручкой

Обзор продукта
Опрокидыватель бочек из нержавеющей стали, разработанный для гигиеничных промышленных сред. Предназначен для подъёма, зажима и переворачивания стальных, пластиковых и картонных бочек объёмом 50–220 L. Доступен в электро-гидравлическом варианте на батареях (электрический) или в воздушно-приводном варианте (пневматическом); пневматические версии могут быть сертифицированы по ATEX / UKEX для зон 1, 2, 21 и 22.

Ключевые особенности

• Приводной зажим, привод подъёма и привод поворота для бесконтактной обработки бочек и коротких циклов.
• Гидравлическая захватная головка с постоянным натяжением и манометром для контроля оператором.
• Подъёмные цепи с обязательными функциями безопасности: аварийная остановка, съёмный ключ и гидравлическая защита от разрыва на цилиндрах.
• Редукторный привод обеспечивает инвертирование на 180° для опорожнения в приёмные ёмкости или технологические сосуды.
• Гибкие захватные накладки для диаметров 280–610 mm и высот до 1000 mm; конфигурация для снятия с углов поддонов; приспособление INS02 для L-ring пластиковых бочек.
• Конструкция из нержавеющей стали 304 с водоструйной и вибро-полированной поверхностью для лёгкой очистки и соответствия гигиеническим требованиям.
• Ackermann-заднее рулевое управление, стояночные тормоза под управлением оператора и пуленепробиваемые поликарбонатные ограждения (антистатические на Ex-версии).
• Электрическая версия: две бортовые батареи 80 Ah и интегрированное 230 V интеллектуальное зарядное устройство; пневматическая версия: требуется подача сжатого воздуха (доступна опция ATEX).

Опции

• Сертификация ATEX / UKEX для пневматико-гидравлических вариантов (зоны 1, 2, 21, 22).
• Приводной руль для перемещений на большие расстояния.
• Телескопический / переменный подъём (одномачтовый ~1500 mm; телескопический до ~2700 mm).
• Изменяемые размеры опор для интеграции в оборудование и работы в узких проходах.
• Система взвешивания на тензодатчиках с фиксированным дисплеем для взвешивания в процессе обработки.

Технические данные / спецификации

• Примеры моделей: STE01-RRH01-SS (Electric) и STP01-RRH01-SS-Ex (Pneumatic ATEX/UKEX).
• Допустимая рабочая нагрузка (SWL): 300 kg.
• Функции: привод подъёма/опускания, привод зажима, привод вращения, ручное толкание/тяну.
• Электропитание: две бортовые батареи 80 Ah питают электро-гидравлический насос; встроенное 230 V интеллектуальное зарядное устройство в блоке управления.
• Пневматическое питание (ATEX-модель): питание от воздуха — мин. 400 L/min, оптимум 760 L/min при 6 bar с гибким шлангом 13 mm.
• Элементы управления: кнопки с силиконовыми крышками, аварийная остановка, съёмный ключ, индикатор состояния батареи (электрическая версия), манометр давления зажима.
• Ход подъёма: 1515 mm.
• Зазор при опрокидывании: 1415 mm при 15° / 1338 mm при 30° (измерено с бочкой 205 L).
• Совместимость с бочками: стальные, пластиковые и картонные бочки 50–220 L (включая MAUSER); пластиковые бочки с L-ring требуют приспособления INS02.
• Захватная головка: гидравлическая головка постоянного натяжения с манометром для бесконтактной обработки.
• Привод вращения: редукторный привод обеспечивает полную инверсию 180°.
• Конструкция: нержавеющая сталь 304.
• Размеры опор: внутренняя ширина стоек 850 mm; общая наружная ширина 1080 mm.
• Колёса: передние — два фиксированных 160 mm; задние — два рулевых 160 mm (материалы зависят от модели; на ATEX — проводящие шины).
• Уровень шума: <76 dBA.
• Соответствие: CE / UKCA. ATEX / UKEX доступна для пневматических Ex-моделей; декларация соответствия прилагается для Ex-единиц.
