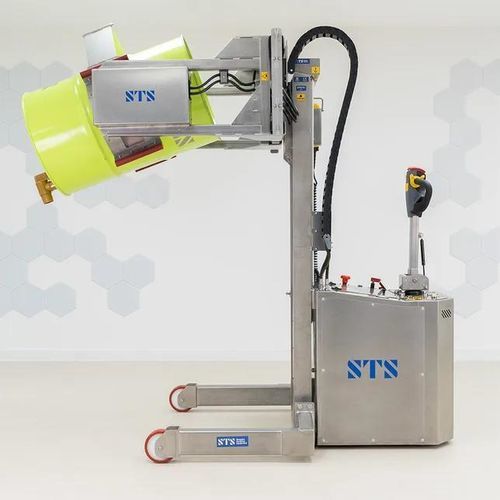

Пневматический подъемник для бочек STE05-RRH01-SS

электрогидравлическийэлектрическийна батарее

Обзор
Полностью приводной опрокидыватель барабанов из нержавеющей стали — электрический или пневматический, спроектирован для гигиеничных сред пищевой и фармацевтической промышленности. Доступен в виде электро-гидравлической модели (встроенные аккумуляторы с интеллектуальным сетевым зарядным устройством) или пневмато-гидравлической версии, сертифицируемой по ATEX/UKEX. Конструкция из нержавеющей стали 304 с aqua-blasted и вибро-полированной гладкой поверхностью, рассчитана на длительный срок службы (>20 лет).

Ключевые характеристики

• Два варианта питания: электрический — две встроенные батареи 142 Ah, питающие электро-гидравлический насос и приводной двигатель; пневматический — пневмато-гидравлический двухсторонний насос для применения в зонах ATEX/UKEX.
• Все функции с приводом: подъём, зажим, вращение и привод для безопасной бесконтактной обработки.
• Простое управляемое рулевое рукояткой управление с регулировкой газа и аварийным выключателем против защемления; точное управление движением возможно через управляющие шланги в рукоятке.
• Гидравлическая головка зажима с постоянным натяжением и манометром обеспечивает надёжный зажим и работу без ручного вмешательства.
• Сменные прижимные накладки для адаптации к контурам барабана; опция — резиновые накладки с фиксированным радиусом для стандартных барабанов 200–220 L.
• Совместимость с широким спектром барабанов: сертифицированные UN стальные барабаны, распространённые пластиковые и картонные барабаны, барабаны MAUSER. Стандартный диапазон 50–220 L; адаптируемые диаметры 280–610 mm; подходит для барабанов высотой до ~1000 mm.
• Гигиеничная конструкция и отделка: нержавеющая сталь 304, ударопрочные поликарбонатные ограждения (антистатические щитки для моделей ATEX), проводящие/антистатические компоненты и заземляющие цепи при необходимости.
• Низкие требования к обслуживанию, разработан для увеличения производительности и снижения рисков ручной обработки (характеристическое значение >50 барабанов/ч; совместимость >95%).

Возможности и эксплуатация

• Электрическая модель: две встроенные батареи 142 Ah питают электро-гидравлический насос и приводной мотор; встроенное сетевое зарядное устройство 230 V в блоке управления.
• Пневматическая (ATEX) модель: пневмато-гидравлический двухсторонний насос. Требования к воздуху: мин. 400 L/min, оптимум 760 L/min при 6 bar с использованием гибкого воздушного шланга 13 mm. Включает электрически проводящие шины и антистатические меры для взрывоопасных зон.
• Управление: кнопки в силиконовых чехлах, аварийная остановка, вынимаемый ключевой выключатель и цифровой индикатор состояния батареи; опционально — проводной подвесной пульт с аварийным стопом для дистанционного управления подъёмом/вращением.
• Привод: рулевая рукоятка с управлением газа; 700 W усиленное заднее приводное колесо с полиуретановым протектором; два фиксированных передних колеса 160 mm (алюминиевый центр, полиуретановые покрышки, точные подшипники).
• Опции/модернизации: подвесной пульт, интегрированная система взвешивания на тензодатчике (точность ±0,1 kg), телескопический подъём для увеличенного хода (опции до 2800+ mm), альтернативные размеры стоек/шасси, ATEX-сертифицированная пневматическая версия и индивидуальные адаптации головки/накладок.

Применение
Предназначен для безопасного слива, дозирования и перелива в производстве, пищевой и фармацевтической промышленности, где требуется нержавеющая конструкция и гигиеничная отделка. Подходит для подъёма и наклона барабанов с поддонов, загрузки в ёмкости или дозирующие станции, а также для работы в зонах, требующих ATEX-сертификации при использовании пневматической версии.

Технические характеристики

• Модель (примеры): STE05-RRH01-SS (электрическая) / STP05-RRH01-SS-Ex (пневматическая ATEX)
• Допустимая рабочая нагрузка (SWL): 300 kg
• Функции: приводной подъём, зажим, вращение и перемещение
• Питание (электрич.): две встроенные батареи 142 Ah; электро-гидравлический насос; встроенное сетевое зарядное устройство 230 V
• Питание (пневм.): пневмато-гидравлический двухсторонний насос; требования к воздуху мин. 400 L/min, оптимум 760 L/min при 6 bar (шланг 13 mm)
• Управление: кнопки в силиконовых чехлах, аварийный стоп, вынимаемый ключевой выключатель, цифровой индикатор состояния батареи
• Ход подъёма: 1515 mm (стандарт)
• Клиренс при наклоне: 1415 mm при 15° / 1338 mm при 30° (205 L барабан)
• Совместимость барабанов: стальные и пластиковые барабаны 50–220 L стандарт (вкл. MAUSER); адаптируемые накладки 280–610 mm; обрабатывает барабаны до ~1000 mm высоты
• Система зажима: гидравлическая головка с постоянным натяжением и манометром
• Вращение: приводной редукторный узел (возможна полная инверсия до 180°)
• Конструкция: нержавеющая сталь 304 (aqua-blasted, vibro-polished)
• Ограждение: ударопрочные поликарбонатные ограждения (антистатические ограждения в ATEX модели)
• Размеры стоек: внутренняя ширина стредла 850 mm; общая внешняя ширина 1080 mm (доступны альтернативные размеры)
• Передние колёса: два фиксированных колеса 160 mm, алюминиевый центр, полиуретановые шины и точные подшипники (проводящие шины в ATEX модели)
• Заднее приводное колесо: 700 W, полиуретановая покрышка
• Шум: <76 dBA
• Соответствие: CE / UKCA; ATEX / UKEX сертификат доступен для пневматических моделей (зоны 1,2,21,22)
