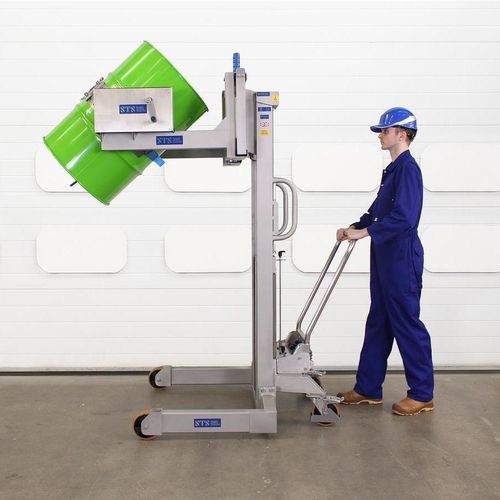

Гидравлический опрокидыватель STM01-DRU01-SS

с ручным управлениемдля бочекATEX

Обзор
Этот ручной гидравлический ротор для барабанов INOX позволяет операторам эргономично поднимать и декантировать барабаны различных размеров. Корпус из нержавеющей стали 304 с виброполированной гигиеничной отделкой подходит для пищевой, фармацевтической и общей промышленной среды.

Ключевые характеристики

• Ручной насос: две ручные гидравлические насосные ручки на задней ручке для подъема; регулируемый клапан для опускания; конструкция соответствует рекомендациям по ручной погрузке-разгрузке.
• Универсальная лента для барабана: сегментированная регулируемая лента с 50 мм нержавеющей стальной храповиком и полиэфирным ремнем; регулируется по диаметру от 350 мм до 600 мм.
• Регулируемый зажим обода: быстросъемный зажим удерживает верхний край барабана, предотвращая соскальзывание (особенно эффективен для пластиковых барабанов); регулируется фиксиральным штифтом.
• Прочный редуктор: самоблокирующийся червячный редуктор с передаточным отношением 120:1 и ручкой; предотвращает вращение при отпускании ручки.
• Совместимость барабанов: работает с металлическими, пластиковыми и картонными барабанами 50–220 л, включая барабаны MAUSER.
• Доступен ATEX: возможна поставка в исполнении с сертификацией ATEX/UKEX для зон 1, 2, 21 и 22 с антистатическими колесами, защитами, заземляющими цепями и документацией.
• Конструкция и отделка: шасси из нержавеющей стали 304; подъёмный цилиндр с никелево/хромовым покрытием; алюминиевый каркас ручного насоса с нержавеющим кожухом; виброполированная отделка для гигиеничных поверхностей.
• Колёса: два фиксированных передних колеса 160 мм и два рулевых задних колеса 160 мм (центр нейлон, шины из полиуретана, прецизионные подшипники).
• Низкие требования к обслуживанию, долгий срок службы: рассчитан на долговечность, ожидаемый срок службы при нормальной эксплуатации более 20 лет.

Сценарии использования / Преимущества

• Эргономичное подъём и декантирование барабанов в пищевой, фармацевтической и общей промышленности.
• Надежное закрепление широкого спектра типов и размеров барабанов для снижения риска соскальзывания и пролива.
• Опции: интегрированные весовые системы, фиксированные ленты, вкладыши для малых барабанов и сертификация ATEX для адаптации к требованиям процесса.

Краткая спецификация
Safe working load (SWL): 350 kg
Функции: ручное подъём/опускание, ручная вращение, ручное перемещение (толкание/тянущее)
Ручной насос: ручной гидравлический насос для подъёма; регулируемый клапан для опускания; ручная ротация, ручное перемещение
Высота подъёма: 1400 mm
Клиренс при наклоне: 1400 mm при 15° / 1325 mm при 30° (205 л барабан)
Совместимость барабанов: стальные, пластиковые и картонные барабаны 50–220 л (включая MAUSER)
Сборка ленты: сегментированная регулируемая/универсальная лента с 50 мм храповиком из нержавеющей стали и полиэфирным ремнем
Редуктор вращения: червячный, самоблокирующийся 120:1 с ручкой
Конструкция: шасси из нержавеющей стали 304; подъёмный цилиндр с никелево/хромовым покрытием; оцинкованные цепи подъёма; алюминиевый каркас насоса
Обработка металла: детали из нержавеющей стали, виброполированные, с гладкой чистой поверхностью
Защита: прозрачный небьющийся защитный экран из поликарбоната (антистатическая версия для Ex-моделей)
Габариты стоек: внутренняя ширина между опорами 850 mm; общая внешняя ширина 1080 mm
Передние колёса: две фиксированные 160 mm колеса, нейлоновый центр, полиуретановые шины и прецизионные подшипники
Задние колёса: два рулевых 160 mm колеса, нейлоновый центр, полиуретановые шины и прецизионные подшипники
Соответствие: CE / UKCA (ATEX / UKEX доступен для Ex-моделей)

Технические характеристики

• Модель: STM01-DRU01-SS (см. обозначение модели продукта)
• Safe working load (SWL): 350 kg
• Высота подъёма: 1400 mm
• Клиренс при наклоне: 1400 mm @ 15° / 1325 mm @ 30° (для 205 L барабана)
• Диапазон обрабатываемых барабанов: 50–220 L (сталь, пластик, картон; включая MAUSER)
• Диапазон диаметра ленты (универсальная): 350–600 mm (сегментированная, регулируемая)
• Механизм ленты: 50 mm храповик из нержавеющей стали с полиэфирным ремнем
• Передаточное отношение редуктора: 120:1 (червячный, самоблокирующийся)
• Тип насоса: ручной гидравлический насос с контролируемым клапаном опускания
• Материалы: шасси из нержавеющей стали 304; подъёмный цилиндр никелево/хромированный; оцинкованные подъёмные цепи; алюминиевый каркас насоса
• Отделка: виброполированная нержавеющая сталь для гигиеничных поверхностей
• Защита: небьющийся поликарбонатный защитный щит (антистатическая опция для Ex-модели)
• Характеристики колес: 160 mm колёса с нейлоновым центром, полиуретановыми шинами и прецизионными подшипниками (передние фиксированные, задние рулевые)
• Размеры стоек: внутренняя ширина между опорами 850 mm; общая ширина 1080 mm
• Опции: конфигурация ATEX/UKEX (зоны 1,2,21,22); интегрированная система взвешивания (точность ±0,1 kg); альтернативные размеры стоек; фиксированная лента для больших барабанов; вставка для малых барабанов <50 L
• Документация: технические чертежи, документ пригодности барабанов, инструкции по эксплуатации (PDF доступны)
• Соответствие / Сертификация: CE / UKCA; ATEX/UKEX доступен для Ex-моделей
