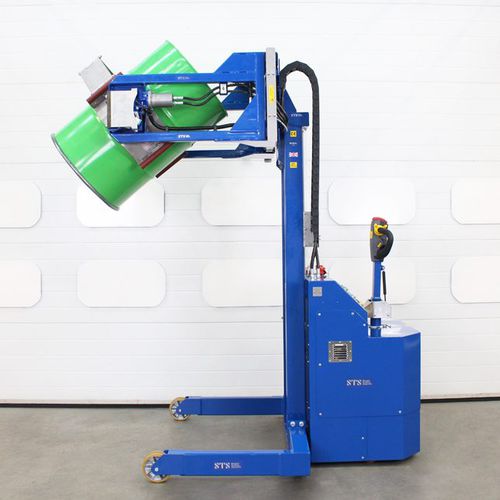

Опрокидыватель для бочек STE05-RRH01

электрогидравлическийгидропневматическийэлектрический

Обзор
Этот моторный самосвальный механизм для барабанов доступен в электрической версии (STE05-RRH01) и в пневматической версии, сертифицируемой по ATEX (STP05-RRH01-Ex). Устройство обеспечивает моторный подъём, зажатие, вращение и привод, снижая ручную погрузку и повышая производительность. Обрабатывает стальные, пластиковые и картонные барабаны объёмом 50–220 л; доступен в нержавеющем исполнении для чистых помещений / GMP.

Ключевые характеристики

• Электрическая версия: бортовой аккумулятор 24 В с двумя аккумуляторами 100 Ah и внешним интеллектуальным зарядным устройством 230 В.
• Пневматическая ATEX-версия: пневмо-гидравлические функции от воздушной линии (мин. 400 л/мин; оптимум 760 л/мин при 6 бар).
• Моторный подъём, моторное зажатие, моторное вращение (до 180°) и моторный привод (на Ex — пневматический привод).
• Гибкие захватные подушки (RRH01) для адаптации к контуру барабана и подъёма с углов поддона.
• Задний румпель для управления, выключатель защиты от зажатия, манометр зажима, цифровой индикатор состояния батареи (электр.) и аварийная остановка.
• Опции: нержавеющая конструкция, система взвешивания, телескопический подъём и антипригарные/антистатические решения для ATEX.

Детали изделия

• Допустимая рабочая нагрузка (SWL): 300 kg
• Функции: моторный подъём, зажатие, вращение и привод
• Электропитание: 2×100 Ah бортовых аккумулятора, электро-гидравлический насос, 700 W DC приводной мотор, 230 V внешнее интеллектуальное зарядное
• Пневматическое/ATEX питание: подача воздуха мин. 400 л/мин, оптимум 760 л/мин при 6 бар (шланг 13 мм); скорость пневмопривода до 0,45 м/с
• Управление: кнопки в силиконовом колпачке, аварийная остановка, вынимаемый ключ; на Ex — пневмоуправление
• Высота подъёма (стандарт): 1500 mm — телескопическая опция до >2800 mm по запросу
• Клиренс при опрокидывании (205 L): электро ≈1500 mm при 15° / ≈1400 mm при 30°; пневмо ≈1470 mm при 15° / ≈1400 mm при 30°
• Совместимость барабанов: 50–220 l (диаметры ≈ 280–610 mm); некоторые пластиковые L-ring барабаны требуют приспособления INS02
• Система зажима: гидравлическая головка постоянного натяжения с манометром (без ручного участия)
• Вращение: моторный редуктор допускает инверсию до 180°
• Конструкция: стандарт — мягкая сталь; опция — нержавеющая сталь 304; хром-никелированные гидроцилиндры и оцинкованные подъёмные цепи
• Колёса: два фиксированных передних 160 mm (PU), два задних рулевых 160 mm; для Ex — проводящие колёса
• Шум: < 76 dBA
• Соответствие: CE / UKCA; ATEX / UKEX зоны 1,2,21,22 для Ex модели

Модификации и опции

• Нержавеющая конструкция 304 и виброполировка для чистых помещений / GMP
• Интегрированная система взвешивания с цифровым дисплеем (точность ±0,1 kg), питаемая аккумуляторами машины
• Телескопические версии подъёма и опции с двойной мачтой для увеличенного клиренса при опрокидывании
• Альтернативные размеры опор/ног для интеграции на объекте
• Полный ATEX-пакет: антистатические колёса и ограждения, заземляющие цепи, проводящие шины и Ex-документация

Технические характеристики

• Маркировка модели (электрическая): STE05-RRH01
• Альтернативная модель (пневматическая ATEX): STP05-RRH01-Ex
• SWL: 300 kg
• Приводной мотор (электрический): 700 W DC
• Системное напряжение (электрическое): 24 V
• Аккумуляторы (электрические): две 100 Ah на борту
• Зарядное (электрическое): 230 V внешнее интеллектуальное зарядное
• Пневматическая подача (ATEX): мин. 400 л/мин, оптимум 760 л/мин при 6 бар, шланг 13 мм
• Высота подъёма (стандарт): 1500 mm
• Клиренс при опрокидывании (205 L): ≈1500 mm при 15° / ≈1400 mm при 30° (электр.)
• Ёмкость барабана: 50–220 l (диаметры ≈ 280–610 mm)
• Макс. высота барабана: до 1000 mm
• Вращение: до 180° инверсии
• Конструкция: стандарт — мягкая сталь; опция — нержавеющая 304
• Отделка: грунт и полиэфирное порошковое покрытие (RAL 5010 стандарт)
• Ограждение: пуленепробиваемый поликарбонат (антистатический для Ex)
• Размеры опор: внутренняя ширина 850 mm; внешняя ширина 1080 mm (настраиваемая)
• Колёса: передние два фиксированные 160 mm; задние два рулевые 160 mm; проводящие шины для Ex
• Шум: < 76 dBA
• Соответствие: CE / UKCA; ATEX / UKEX для Ex модели
