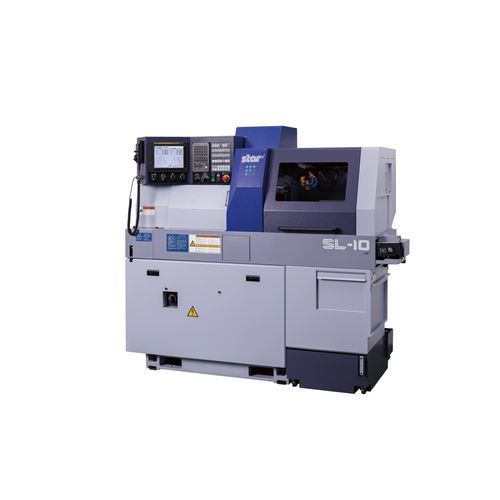

Токарный автомат ЧПУ SL-7/10

с несколькими шпинделями4 инструментадля производства небольших деталей

Обзор
Компактный высокоточный токарный станок со скользящей головкой от STAR MICRONICS, предназначенный для прецизионной обработки деталей малого диаметра до ø10 мм. Оптимизирован для одновременной обработки с передней и задней стороны и высокоскоростного многошагового производства прутковых заготовок.

Характеристики

• Фронтальная gang‑типа суппорт‑держатель с картриджной 5‑шпиндельной поперечной сверлильной секцией, предлагающей четыре картриджные позиции для гибкой установки различных блоков инструмента и расширения фронтальных операций.
• 6‑шпиндельный блок задней обработки с управлением по оси Y2, расположенный в три ряда и способный установить до четырех приводных инструментальных узлов для разделения и параллельного выполнения передних и задних операций, что сокращает цикл обработки.
• Высокопроизводительные двигатели шпинделей и приводов обеспечивают повышенную режущую способность на высоких оборотах, оптимизированную для обработки мелких диаметров.

Инструментальный пост
①
Инструментальный пост
Режущие токарные инструменты — 6 шт.
Фиксированные инструменты передней стороны — 4 или 6 шт.
Фиксированные инструменты задней стороны — 4 или 6 шт.
Приводной инструмент — 1 шт.
Картриджные позиции — 4 Pos.
②
Инструменты задней обработки — 6 шт.
Стационарные инструменты — макс. 6 шт.
Приводные инструменты — макс. 4 шт.

Технические характеристики
Макс. диаметр обработки — ø 10 mm (25/64 in)
Макс. ход шпиндельной бабки (стационарный G.B.) — 135 mm (5-5/16 in)
Макс. ход шпиндельной бабки (вращающийся G.B.) — 105 mm (4-9/64 in)
Блок R.M.G.B. — 75 mm (2-61/64 in)
Количество токарных инструментов — 6 шт.
Держатель втулки (4‑шпиндельный) Перед: 4 шт.; Зад: 4 шт.
Держатель втулки (6‑шпиндельный) Перед: 6 шт.; Зад: 6 шт.
Макс. способность сверления — ø 6 mm (15/64 in)
Макс. способность нарезания резьбы — M5 x P0.8
Приводные насадки: поперечное фрезерование — 1 шт.; Картриджный тип — 4 позиции
Макс. сверление (приводное) — ø 5 mm (3/16 in)
Макс. нарезание резьбы (приводное) — M4 x P0.7
Скорость приводных шпинделей — макс. 12,000 min-1
Двигатель привода (инструменты) — 1.0 kW (Непрерывно) / 1.2 kW (5 мин./30% ED)
Скорость быстрого перемещения — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
Угол индексирования главной шпиндели — управление по оси C
Скорость главной шпиндели (стационарный G.B.) — макс. 18,000 min-1
Скорость главной шпиндели (вращающийся G.B.) — макс. 15,000 min-1
Двигатель главной шпиндели — 3.7 kW (Непрерывно) / 5.5 kW (10 мин./25% ED)
Габариты (ШxГxВ) — 1,865 x 795 x 1,815 mm
Масса — 1,600 kg
Потребляемая мощность — 3.8 KVA

Аттачмент для задней обработки
Макс. диаметр зажима — ø 10 mm (25/64 in)
Макс. длина при переднем выбросе — 70 mm (2-3/4 in)
Макс. вынос заготовки — 20 mm (25/32 in)
6‑шпиндельный блок задней обработки — Количество инструментов: 6 шт.
Макс. сверление (стационарный инструмент) — ø 6 mm (15/64 in)
Макс. сверление (приводной аттачмент) — ø 5 mm (3/16 in)
Макс. нарезание резьбы (стационарный инструмент) — M5 x P0.8
Макс. нарезание резьбы (приводной аттачмент) — M4 x P0.7
Индексирование субшпинделя — управление по оси C
Скорость субшпинделя — макс. 12,000 min-1
Двигатель субшпинделя — 0.55 kW (Непрерывно) / 1.1 kW (15 мин./40% ED)

Технические данные (сводка)

• Модель: SL-7/10
• Производитель: STAR MICRONICS CO.,LTD
• Макс. диаметр обработки: ø 10 mm
• Макс. способность сверления: ø 6 mm (стационарно) / ø 5 mm (приводное)
• Макс. способность нарезания резьбы: M5 x P0.8 (стационарно) / M4 x P0.7 (приводное)
• Скорости главной шпиндели: до 18,000 min-1 (стационарный G.B.), 15,000 min-1 (вращающийся G.B.)
• Двигатель главной шпиндели: 3.7 kW (Непрерывно) / 5.5 kW (10 мин./25% ED)
• Двигатель привода (инструменты): 1.0 kW (Непрерывно) / 1.2 kW (5 мин./30% ED)
• Скорости быстрого перемещения: 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
• Габариты (ШxГxВ): 1,865 x 795 x 1,815 mm
• Масса: 1,600 kg
• Потребляемая мощность: 3.8 KVA
