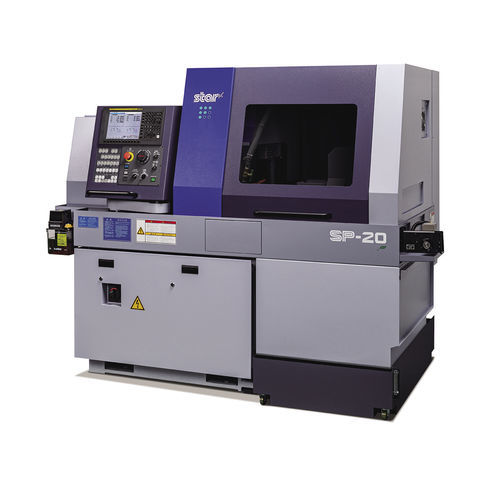

Токарный автомат ЧПУ SP-20/23с несколькими шпинделями4 инструмента8 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество шпинделей
- с несколькими шпинделями
- Количество инструментов
- 4 инструмента, 8 инструментов
- Комбинированная функция
- сверление, нарезание резьбы
- Диаметр
23 mm, 25,4 mm
(0,91 in, 1 in)- Скорость вращения
10 000 rpm
(62 831,853 rad.min-1)- Длина детали
105 mm
(4 in)- Быстрая подача по оси X
35 m/min
- Быстрая подача по оси Z
35 m/s
(115 ft/s)- Номинальная мощность
2,2 kW, 3,7 kW
(3 hp, 5 hp)- Габаритная длина
2 100 mm
(83 in)- Габаритная ширина
1 200 mm
(47 in)- Общая высота
1 785 mm
(70 in)- Вес
2 250 kg
(4 960 lb)
Описание
Обзор
Ключевые особенности
Инструментальные головки и задняя обработка
Блок задней обработки (производительность)
Технические характеристики
Области применения
Опции / Теги
- Автоматический токарный станок со скользящей головкой, предназначенный для пруткового точения с поддержкой инструментальной головки; обеспечивает многоперационные циклы, включая сверление, нарезание резьбы и заднюю обработку. Поддерживает до ø23 мм (опция ø25,4 мм).
Ключевые особенности
- 7-шпиндельный блок поперечного сверления, расположенный сзади передней инструментальной головки; до 5 позиций картриджа для различных инструментов.
- Термические датчики, установленные в нескольких точках станка, обеспечивают высокоточную компенсацию термической деформации для стабильной обработки.
- Опция oversize позволяет обрабатывать до ø25,4 мм (1 in).
- Приводные инструменты и картриджные насадки увеличивают гибкость операций сверления, нарезания резьбы и приводных инструментов.
Инструментальные головки и задняя обработка
- Токарные инструменты: 7 или 8 позиций; Передние рабочие инструменты: 4 или 5 позиций; Задние рабочие инструменты: 4 или 5 позиций.
- Приводные инструменты: передняя часть до 2 инструментов; приводные насадки для задней обработки до 4 инструментов. Картриджный тип: 5 позиций. Опции держателя втулки для многорезьбовых конфигураций.
Блок задней обработки (производительность)
- Макс. диаметр центрования: ø23 мм (29/32 in). OP: ø25,4 мм (1 in).
- Макс. длина для передней вытяжки: 105 мм (4-9/64 in). Макс. выступ детали: 30 мм (1-3/16 in).
- 6-шпиндельный блок задней обработки с приводными насадками до MAX. 4 инструментов.
- Макс. способность сверления (приводные насадки): ø8 мм (5/16 in). OP: 10 мм (25/64 in) и ø6 мм (15/64 in) в зависимости от насадки.
- Макс. способность нарезания резьбы: стационарный инструмент M6×P1.0 (OP: M8×P1.25); приводной насадок: M5×P0.8.
- Суб-шпиндель: индексирование управлением по оси C; скорость макс. 10 000 мин-1 (OP: макс. 8 000); мотор 1,5 kW (постоянно) / 2,2 kW (15 мин).
Технические характеристики
- Модель: SP-20/23
- Макс. диаметр обработки: ø23 мм (29/32 in). OP: ø25,4 мм (1 in).
- Макс. ход шпинделя (Стандарт): 205 мм (8 in); MR25: 196 мм (7-15/16 in).
- Блок R.M.G.B.: 155 мм (6-3/32 in).
- Тип N.G.B.: диаметр прутка × 2.5 (Макс. 50 мм) (Макс. 1-31/32 in).
- Количество токарных инструментов: 8 инструментов □12 мм; или 7 инструментов □16 мм ×3, □12 мм ×4.
- Держатель втулки (тип 4 шпинделя): 4 инструмента (ø32×2, ø22×2) или 5 инструментов (ø22×5).
- Макс. способность сверления (стандарт): ø12 мм (1/2 in). OP: 13 мм (33/64 in).
- Макс. способность нарезания резьбы (стандарт): M10 × P1.5 (OP: M12 × P1.75).
- Приводные насадки — Количество инструментов: Поперечное сверление × 2 инструмента + Картриджный тип 5 поз.
- Макс. способность сверления (приводные): ø8 мм (5/16 in).
- Макс. способность нарезания резьбы (приводные): M6 × P1.0.
- Скорость шпинделя (приводные насадки): макс. 8 000 мин-1.
- Скорость быстрого перемещения: 35 m/min (X1, Y1, Z1, X2, Z2).
- Главный шпиндель: управление по оси C; скорость макс. 10 000 мин-1 (OP: макс. 8 000); мотор 2,2 kW (постоянно) / 3,7 kW (15 мин / 60% ED).
- Габариты (Ш × Г × В): 2 100 × 1 200 × 1 785 мм; Масса: 2 250 кг; Потребляемая мощность: 5,5 kVA.
Области применения
- Точностьные детали малого диаметра и многоперационные производства, требующие сверления, нарезания резьбы и задней обработки в одном цикле.
Опции / Теги
- RMGB
- GB/NGB switchover
