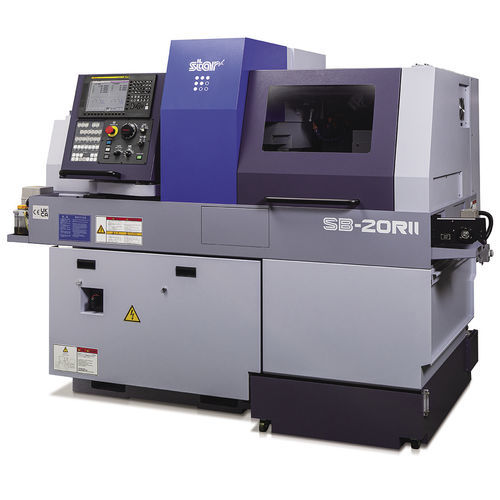

Токарный автомат ЧПУ SB-20RⅡ

фрезерованиенарезание резьбысверление

Обзор
SB-20RⅡ — это автоматический токарный станок швейцарского типа со скользящей головкой, предназначенный для прецизионной обработки мелких деталей из прутка. Он сочетает в себе наклонную конструкцию направляющих «ласточкин хвост» для высокой жесткости с компактными габаритами и гибкими вариантами инструментов для высокоскоростного серийного производства.

Ключевые особенности

• Наклонная направляющая «ласточкин хвост» для повышения жесткости резцедержателя и устойчивости обработки.
• Высокоскоростные главная и вспомогательная шпиндели: до 10 000 min⁻¹; вспомогательная шпиндель использует мотор 1,5/2,2 кВт для увеличения мощности.
• Две версии с NC для разных производственных задач.

Теги

• RMGB
• Наклонная направляющая «ласточкин хвост»
• Переключение GB/NGB

Резцедержатель
① | Режущий инструмент: 5 инструментов (□16 мм) / 6 инструментов (□12 мм) | Передняя обработка: 4 или 5 инструментов | Приводной инструмент: 2 инструмента | Картриджный тип: 3 положения
② | Задняя обработка (неподвижный / приводной инструмент): до 4 инструментов

Характеристики (выбранные из таблицы)

• Макс. диаметр обработки: ø 20 мм (опция: ø 25.4 мм)
• Макс. ход шпинделя (тип G.B.): 205 мм (MR25: 196 мм)
• Макс. ход шпинделя (тип N.G.B.): диаметр прутка × 2,5 (макс. 50 мм)
• Количество токарных инструментов: 6 инструментов □12 мм или 5 инструментов □16 мм
• Держатель втулок: 4 инструмента (ø32×2, ø22×2) или 5 инструментов (ø22×5)
• Макс. сверление: ø 12 мм; Макс. нарезание резьбы: M10 × P1.5
• Приводные приспособления: поперечное фрезерование 2 инструмента; картридж 3 позиции; сверление до ø 7 мм; нарезание резьбы до M6 × P1.0
• Скорость быстрого перемещения: 35 м/мин (X1, Y1, Z1, X2, Z2)
• Скорость главной/вспомогательной шпиндели: макс. 10 000 min⁻¹
• Двигатели: главная шпиндель 2,2 кВт (пост.) / 3,7 кВт (10 мин.) — вспомогательная 1,5 кВт (пост.) / 2,2 кВт (15 мин.)
• Габариты (Ш×Г×В): 2 070 × 1 095 × 1 775 мм — Масса: 2 000 кг
• Электропотребление: FANUC 4,2 kVA / MITSUBISHI 4,0 kVA

Приспособление для задней обработки

• Макс. диаметр зажима: ø 20 мм (опция: ø 25.4 мм)
• Макс. длина для фронтальной вытяжки: 105 мм
• Макс. вылет заготовки: 30 мм
• 6-шпиндельный блок задней обработки: 4 инструмента (неподвижные / приводные)
• Макс. сверление (неподвижные): ø 8 мм (опция: ø 10 мм) — приводное сверление: ø 6 мм
• Макс. нарезание резьбы (неподвижные): M6 × P1.0 (опция: M8 × P1.25) — приводное: M5 × P0.8
• Вспомогательная шпиндель: индексирование по C-оси, макс. 10 000 min⁻¹; мотор 1,5 кВт (пост.) / 2,2 кВт (15 мин.)

Технические характеристики

• Модель: SB-20RⅡ
• Макс. диаметр обработки: ø 20 мм (опция ø 25.4 мм)
• Скорость главной шпиндели: макс. 10 000 min⁻¹ — Мотор: 2,2 кВт (пост.) / 3,7 кВт (10 мин.)
• Скорость вспомогательной шпиндели: макс. 10 000 min⁻¹ — Мотор: 1,5 кВт (пост.) / 2,2 кВт (15 мин.)
• Скорость быстрого перемещения: 35 м/мин (X1, Y1, Z1, X2, Z2)
• Макс. сверление (инструменты): до ø 12 мм — Макс. нарезание резьбы: до M10 × P1.5
• Габариты: 2 070 × 1 095 × 1 775 мм — Масса: 2 000 кг
