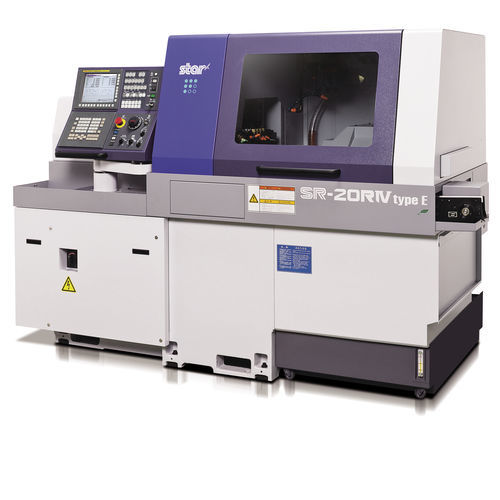

Токарный автомат ЧПУ SR-20RⅣ type E

с несколькими шпинделями4 инструмента27 инструментов

Обзор
Swiss‑type CNC токарный автомат со скользящей головкой, предназначенный для сложной многоосевой токарной и фрезерной обработки мелкодетальных изделий. Переключатель guide bush / non‑guide bush и блок задней обработки обеспечивают обработку как длинных, так и коротких заготовок. B‑ось вращающегося инструмента позволяет выполнять одновременную 4‑осную обработку с NC‑индексацией.

Ключевые особенности

• Инструментальная станция на 27 позиций, конфигурируемая до 41 инструмента.
• Вращающаяся инструментальная единица с управлением по B‑оси для одновременных 4‑осных операций и NC‑индексации в любой угол.
• Переключатель G.B. / N.G.B. для оптимизации обработки в зависимости от длины заготовки.
• 8‑шпиндельный блок для задней обработки и субшпиндель для операций на тыльной стороне.
• Приводные инструменты: макс. скорость 8 000 min⁻¹, двигатель 2,2 кВт.
• Компактные габариты и промышленное энергопотребление для интеграции в цех.

Инструментальные станции

• Передние резцы и рабочие инструменты: позиции для резцов 7; передние фиксированные рабочие инструменты 4; задние фиксированные рабочие инструменты 4.
• Позиции для приводных инструментов: 3 инструмента; картриджный тип: 2 позиции; приводной инструмент с B‑осью: 1 позиция (передние 3 + задние 3).
• Задняя обработка: 8 инструментов; фиксированные и приводные инструменты настраиваемы до 8 каждый.

Технические характеристики

• Модель: SR-20RⅣ type E
• Производитель / Марка: STAR MICRONICS
• Макс. диаметр обработки: ⌀20 mm (25/32 in)
• Макс. ход шпиндельной головки (стандарт): 205 mm (8 in)
• Вместимость N.G.B.: диаметр прутка × 2,5 (макс. 50 mm)
• Скорость главного шпинделя: макс. 10 000 min⁻¹; мотор главного шпинделя: 2,2 kW (непрерывно) / 3,7 kW (10 мин./25%ED)
• Скорость приводного шпинделя: макс. 8 000 min⁻¹; приводной мотор: 2,2 kW
• Характеристики быстрых перемещений: 35 m/min (X1,Y1,Z1,X2,Z2); 15 m/min (Y2)
• Габариты (Ш×Г×В): 2 334 × 1 200 × 1 700 mm; масса: 2 600 kg; потребляемая мощность: 4,7 KVA

Устройство задней обработки

• Макс. диаметр зажима: ⌀20 mm; макс. длина для фронтального выброса: 80 mm; макс. выступ детали: 30 mm.
• 8‑шпиндельный блок задней обработки: 8 инструментов; сверлильная способность (фиксированный инструмент): ⌀12 mm; (приводной инструмент): ⌀6 mm.
• Резьбонарезная способность: фиксированный M10 × P1.5; приводной M5 × P0.8.
• Субшпиндель: индексирование по C‑оси; скорость макс. 10 000 min⁻¹; мотор 2,2 kW (непрерывно) / 3,7 kW (10 мин./25%ED).
