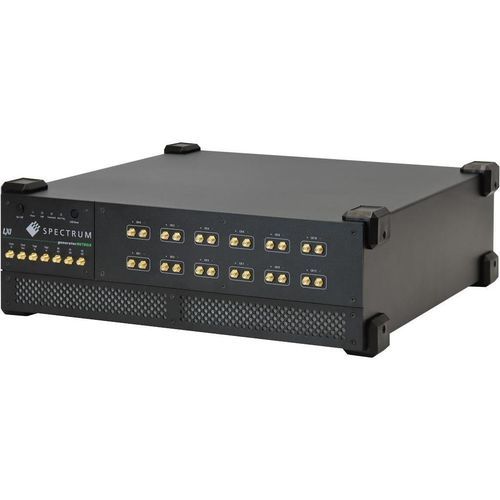

Генератор сигнала DN6.63 series

импульсныйпроизвольный формы волныцифровой

Обзор
Серия DN6.63x представляет многоканальные генераторы произвольных сигналов (AWG) с 16-битным разрешением и удалённым управлением по Ethernet. Модели поддерживают одновременный независимый вывод на каждом канале, причём на канал выделен собственный ЦАП и усилитель. В отдельных конфигурациях частота дискретизации достигает 10,0 GS/s, аналоговая полоса — до 2,50 ГГц.

Ключевые характеристики

• Генерация произвольной формы сигнала с разрешением 16 бит
• Доступные конфигурации: 4, 6, 8, 10 или 12 аналоговых выходов
• Одновременная генерация на всех каналах с отдельным ЦАП и усилителем на канал
• Программируемая амплитуда выхода: до ±500 mV single-ended в 50 Ω или ±1,0 V дифференциально в 50 Ω
• Режимы работы: Single-Shot, Loop, FIFO, Multiple Replay и др.
• Опции: многоканальный DDS (multi-carrier), генератор цифровых импульсов
• Встроенная память масштабируется в зависимости от модели (до 8 GSamples на AWG и опциональные большие пакеты)

Доступные модели и сравнительные характеристики

• DN6.635-04 — 4 аналоговых выхода, 4 цифровых выхода; 16 бит; частота дискретизации: до 10 GS/s (в зависимости от активных каналов); полоса: 2,50 ГГц; память: 2x2 GSamples (опция 2x8 GSamples)
• DN6.635-06 — 6 аналоговых выходов, 4 цифровых выхода; 16 бит; частота дискретизации: до 10 GS/s (вариабельно в зависимости от числа каналов); полоса: 2,50 ГГц; память: 3x2 GSamples (опция 3x8 GSamples)
• DN6.635-08 — 8 аналоговых выходов, 4 цифровых выхода; 16 бит; частота дискретизации: до 10 GS/s (вариабельно); полоса: 2,50 ГГц; память: 4x2 GSamples (опция 4x8 GSamples)
• DN6.635-10 — 10 аналоговых выходов, 4 цифровых выхода; 16 бит; частота дискретизации: до 10 GS/s (вариабельно); полоса: 2,50 ГГц; память: 5x2 GSamples (опция 5x8 GSamples)
• DN6.635-12 — 12 аналоговых выходов, 4 цифровых выхода; 16 бит; частота дискретизации: до 10 GS/s (вариабельно); полоса: 2,50 ГГц; память: 6x2 GSamples (опция 6x8 GSamples)
• Серия DN6.632 — варианты с меньшей частотой дискретизации (например, DN6.632-04/06/08/10/12): до 3,20 GS/s; полоса: 1,40 ГГц; память и число каналов зависят от модели

Технические характеристики

• Разрешение: 16 бит
• Максимальная частота дискретизации: до 10,0 GS/s (зависит от модели и числа активных каналов)
• Аналоговые выходные каналы: доступны 4, 6, 8, 10 или 12
• Одновременная генерация: отдельный ЦАП и усилитель на каждый канал
• Амплитуда выхода: до ±500 mV single-ended в 50 Ω; до ±1,0 V дифференциально в 50 Ω
• Аналоговая полоса: до 2,50 ГГц (семейство DN6.635); DN6.632 до 1,40 ГГц
• Встроенная память: зависит от модели, может быть расширена опциональными пакетами
• Режимы воспроизведения: Single-Shot, Loop, FIFO, Multiple Replay
• Опции: Multi-Carrier DDS, Digital Pulse Generator
• Интерфейс: Ethernet (удалённая работа LXI/netbox)
