16 бит высокоскоростной AWG до 1.25 GS/s
- Быстрый 16-битный генератор произвольной формы волны
- 1, 2 или 4-канальные версии
- Одновременная генерация сигнала на всех каналах
- Отдельный ЦАП и усилитель на канал
- Программируемый выходной уровень от ±160 мВ до ±5 В (±80 мВ до ±2,5 В на 50 Ом)
- Режимы: Single-Shot, Loop, FIFO, режим воспроизведения последовательности, Gated, ...
- GSample бортовая память

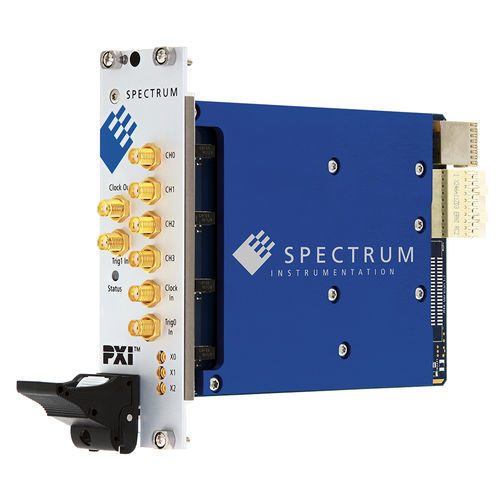

Семейство M4x.66xx PXI Express (PXIe) x4
Сигнализаторы серии M4X.66xx-x4 с произвольной формой волны обеспечивают высочайшую производительность как по скорости, так и по разрешению. Серия включает в себя платы PXIe с одним, двумя или четырьмя синхронными каналами. Большая встроенная память может быть сегментирована для воспроизведения различных последовательностей сигналов.
AWG оснащен интерфейсом PXI Express x4 Gen 2, который обеспечивает непревзойденную производительность потоковой передачи данных. Интерфейс и оптимизированные драйверы Spectrum позволяют передавать данные со скоростью более 1,4 ГБ/с так, что
сигналы могут непрерывно воспроизводиться с высокой выходной скоростью.
Несмотря на то, что карты были разработаны с использованием новейших технологий, они до сих пор являются программно-совместимыми с драйверами более ранних спектральных дигитайзеров. Таким образом, существующие заказчики могут использовать то же программное обеспечение, которое они разработали для 10-летней карты 20 MS/s AWG и для M4i серии 1,25 GS/s AWG.
---
