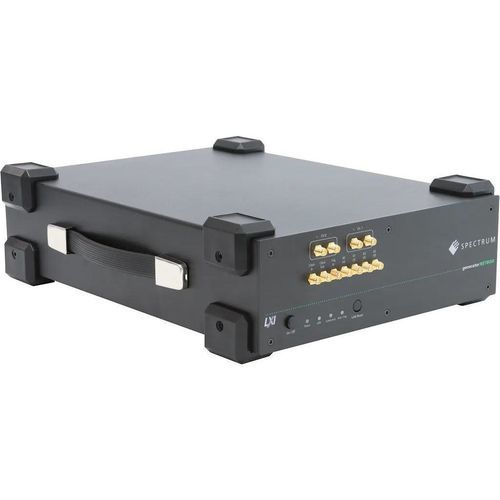

Генератор сигнала DN2.63 series

импульсныйпроизвольный формы волныпрограммируемый

DN2.63x - это высокопроизводительный 16-разрядный генератор сигналов произвольной формы (AWG) NETBOX с дистанционным управлением по Ethernet, высоким разрешением и очень высокой частотой дискретизации до 10 GS/s. Он доступен в 1- или 2-канальной конфигурации и предназначен для одновременной многоканальной генерации сигналов с поканальными ЦАП и усилительными каскадами. Ключевые особенности

• Быстрый 16-битный генератор сигналов произвольной формы
• Выпускается в 1 или 2-канальном исполнении
• Одновременная генерация сигнала на всех каналах
• Отдельные ЦАП и усилитель на канал
• Выходной уровень программируется до ±500 мВ односторонний на 50 Ом
• Выходной уровень программируется до ±1,0 В дифференциальный на 50 Ом
• Режимы работы: Single-Shot, Loop, FIFO, Multiple Replay, ...
• Доступна опция DDS с несколькими несущими
• Встроенная память до 2 GSamples (опция 8 GSamples)

Модели семейства DN2.63x

• DN2.635-01 - Платформа: Ethernet; Аналоговый выход: 1; Digital-Out: 4; Разрешение: 16 бит; Частота дискретизации: 10 GS/s (1 активный канал); Полоса пропускания: 2.50 GHz; Память (макс.): 2 GSamples (опция 8 GSamples); Максимальный выходной уровень: ±500 мВ односторонний (±1.0 В дифференциальный) на 50 Ом; Функция: Многократное воспроизведение; Опции: Опция цифрового генератора импульсов, режим Multi-Carrier DDS.
• DN2.635-02 - Платформа: Ethernet; Аналоговых выходов: 2; Цифровых выходов: 4; Разрешение: 16 бит; Частота дискретизации: 10 GS/s (1 активный канал) / 5 GS/s (2 активных канала); Полоса пропускания: 2.50 GHz; Память (Max): 2 GSamples (опция 8 GSamples); Максимальный выходной уровень: ±500 мВ односторонний (±1.0 В дифференциальный) на 50 Ом; Функция: Многократное воспроизведение; Опции: Опция цифрового генератора импульсов, режим Multi-Carrier DDS.
• DN2.636-01 - Платформа: Ethernet; Аналоговый выход: 1; Digital-Out: 4; Разрешение: 16 бит; Частота дискретизации: 10 GS/s (1 активный канал); Полоса пропускания: 3.90 GHz; Память (Макс.): 2 GSamples (опция 8 GSamples); Максимальный выходной уровень: ±500 мВ односторонний (±1.0 В дифференциальный) на 50 Ом; Функция: Многократное воспроизведение; Опции: Опция цифрового генератора импульсов, режим Multi-Carrier DDS.
• DN2.636-02 - Платформа: Ethernet; Аналоговых выходов: 2; Цифровых выходов: 4; Разрешение: 16 бит; Частота дискретизации: 10 GS/s (1 активный канал) / 5 GS/s (2 активных канала); Полоса пропускания: 3.90 GHz; Память (Макс.): 2 GSamples (опция 8 GSamples); Максимальный выходной уровень: ±500 мВ односторонний (±1.0 В дифференциальный) на 50 Ом; Функция: Многократное воспроизведение; Опции: Опция цифрового генератора импульсов, режим Multi-Carrier DDS.
• DN2.632-02 - Платформа: Ethernet; Аналоговых выходов: 2; Цифровых выходов: 4; Разрешение: 16 бит; Частота дискретизации: 3.20 GS/s (1 активный канал) / 3.20 GS/s (2 активных канала); Полоса пропускания: 1.40 GHz; Память (Max): 2 GSamples (опция 8 GSamples); Максимальный выходной уровень: ±500 мВ односторонний (±1.0 В дифференциальный) на 50 Ом; Функция: Многократное воспроизведение; Опции: Опция цифрового генератора импульсов, режим Multi-Carrier DDS.
• DN2.632-01 - Платформа: Ethernet; Аналоговый выход: 1; Digital-Out: 4; Разрешение: 16 бит; Частота дискретизации: 3.20 GS/s (1 активный канал); Полоса пропускания: 1.40 GHz; Память (Max): 2 GSamples (опция 8 GSamples); Максимальный выходной уровень: ±500 мВ односторонний (±1.0 В дифференциальный) на 50 Ом; Функция: Многократное воспроизведение; Опции: Опция цифрового генератора импульсов, режим Multi-Carrier DDS.

Caractéristiques / spécifications techniques

• Разрешение: 16 бит
• Максимальная частота дискретизации: до 10,0 GS/s (зависит от модели и количества активных каналов: например, 10 GS/s для одного активного канала, 5 GS/s на канал для 2-канальных вариантов 10 GS/s)
• Аналоговая полоса пропускания: зависит от модели (примеры на странице: 1,40 ГГц, 2,50 ГГц, 3,90 ГГц)
• Каналы: 1 или 2 (одновременная генерация на всех каналах)
• Канальная архитектура: отдельные ЦАП и усилитель на канал
• Выходные уровни: программируемые до ±500 мВ односторонние на 50 Ом; до ±1,0 В дифференциальные на 50 Ом
• Цифровые выходы: 4 (в соответствии с таблицей семейства)
• Встроенная память: стандартно 2 GSamples; опционально можно увеличить до 8 GSamples
• Режимы работы: Single-Shot, Loop, FIFO, Multiple Replay и другие
• Платформа / дистанционное управление: Ethernet (NETBOX)
• Опциональные функции: Опция цифрового генератора импульсов; режим Multi-Carrier DDS (опция DDS)
