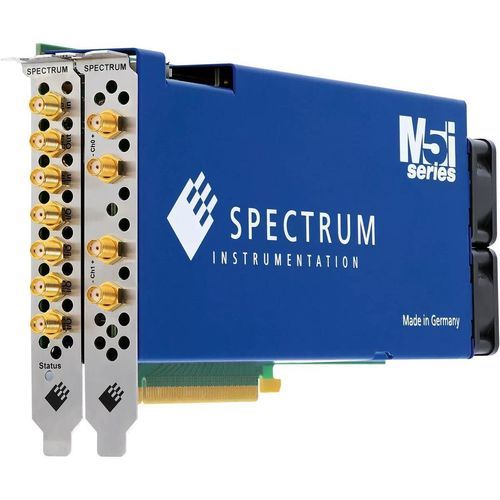

Цифровая коммуникационная плата PCI M5i.63xx-x16 series

с двойным выходом

Обзор продукта
Семейство M5i.63xx-x16 PCIe представляет собой серию высокопроизводительных 16‑битных генераторов произвольных форм сигнала (AWG) для PCI Express x16, сочетающую высокое разрешение, высокие частоты дискретизации, большой объём встроенной памяти и очень высокие скорости потоковой передачи. Серия использует общую API Spectrum и тот же программный интерфейс, что и другие продукты Spectrum.

Ключевые характеристики

• Быстрый 16‑битный генератор произвольных форм сигнала
• Доступен в версиях с 1 или 2 каналами
• Одновременная генерация сигналов на всех каналах
• Раздельный ЦАП и усилитель на канал
• Программируемый уровень выхода до ±500 mV single‑ended на 50 Ω
• Программируемый уровень выхода до ±1,0 V дифференциально на 50 Ω
• Режимы работы: Single‑Shot, Loop, FIFO, Multiple Replay и др.
• Доступна опция Multi‑Carrier DDS
• Встроенная память: 2 GSamples стандартно (опция 8 GSamples)
• Прямой перенос данных с CUDA GPU с помощью опции SCAPP

Доступные модели (сводка из таблицы продукта)

• M5i.6357-x16 — PCI Express x16; 2 аналоговых выхода; 4 цифровых выхода; 16 Bit; частота дискретизации: 10 GS/s (1 активный канал) / 5 GS/s (2 активных канала); полоса пропускания: 3.90 GHz; память: 2 GSamples (опция 8 GSamples); синхронизация: Star‑Hub для 8 карт; макс. уровень выхода: ±500 mV single‑ended (±1,0 V дифференциально); функции: Multiple Replay; опции: Digital Pulse Generator, режим Multi‑Carrier DDS, Remote Server.
• M5i.6350-x16 — PCI Express x16; 1 аналоговый выход; 4 цифровых выхода; 16 Bit; частота дискретизации: 10 GS/s (1 активный канал); полоса пропускания: 2.50 GHz; память: 2 GSamples (опция 8 GSamples); синхронизация: Star‑Hub для 8 карт; макс. уровень выхода: ±500 mV single‑ended (±1,0 V дифференциально); те же функции и опции семейства.
• M5i.6360-x16 — PCI Express x16; 1 аналоговый выход; 4 цифровых выхода; 16 Bit; частота дискретизации: 10 GS/s (1 активный канал); полоса пропускания: 3.90 GHz; память: 2 GSamples (опция 8 GSamples); синхронизация Star‑Hub; те же уровни выходов и опции.
• M5i.6321-x16 — PCI Express x16; 2 аналоговых выхода; 4 цифровых выхода; 16 Bit; частота дискретизации: 3.20 GS/s (1 или 2 активных канала); полоса пропускания: 1.40 GHz; память: 2 GSamples (опция 8 GSamples); синхронизация Star‑Hub; те же уровни выходов и опции.
• M5i.6320-x16 — PCI Express x16; 1 аналоговый выход; 4 цифровых выхода; 16 Bit; частота дискретизации: 3.20 GS/s (1 активный канал); полоса пропускания: 1.40 GHz; память: 2 GSamples (опция 8 GSamples); синхронизация Star‑Hub; те же уровни выходов и опции.

Технические характеристики / спецификации

• Семейство / коммерческое обозначение: M5i.63xx-x16
• Разрешение: 16 Bit
• Частота дискретизации: до 10 GS/s (один активный канал), до 5 GS/s (два активных канала) в зависимости от модели; некоторые модели 3.20 GS/s
• Аналоговые выходные каналы: 1 или 2 (в зависимости от модели)
• Цифровые выходы: 4
• Полоса пропускания: зависит от модели — примеры: 1.40 GHz, 2.50 GHz, 3.90 GHz
• Встроенная память: 2 GSamples стандартно; опция 8 GSamples
• Макс. уровень выхода: ±500 mV single‑ended на 50 Ω (±1,0 V дифференциально на 50 Ω)
• Синхронизация: Star‑Hub для до 8 карт
• Режимы работы: Single‑Shot, Loop, FIFO, Multiple Replay и др.
• Опции: Digital Pulse Generator; режим Multi‑Carrier DDS; Remote Server; SCAPP (прямой перенос с CUDA GPU)
• Платформа / Интерфейс: PCI Express x16
• ПО / API: Использует общую API Spectrum и тот же программный интерфейс, что и другие продукты Spectrum
