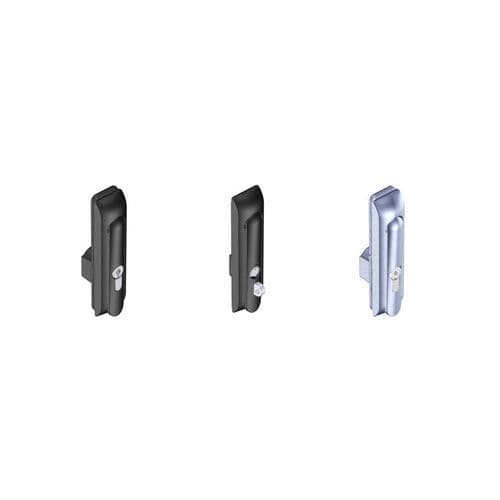

Кулачковый затвор H3 series

ключомклавишныйиз литого под давлением цинка

Краткое описание
Защёлка H3 с поворотной ручкой разработана для стандартных вырезов в панелях и обеспечивает низкопрофильную, втопленную поворотную ручку для надежного доступа к панелям. Множество вариантов язычков и блокировок позволяют реализовать одно- и многоточечные схемы запирания и адаптироваться к различной толщине рамок.

Функции и преимущества

• Ручка утоплена в корпус для минимальной выдачи и выдвигается/поворaчивается плавно для простого срабатывания защёлки.
• Прочная конструкция из цинкового литья обеспечивает долговечность и устойчивость к коррозии; опциональные уплотнения для внутреннего или наружного применения.
• Легкий нейлоновый вариант доступен как более экономичная опция для внутренних применений.
• Унифицированная конструкция защёлки с множеством вариантов язычков позволяет стандартизировать внешний вид корпусов при разных размерах захвата.
• Опции контроля доступа включают различные типы доступа инструментом и варианты замков/ключей с кодами.
• Обеспечивает «drop‑in» замену существующих защёлок при соответствующей стандартной подготовке панели.
• Правильно уплотнённые модели подходят для наружного применения и агрессивных сред.
• Стандартные поворотные механизмы запирания доступны для традиционных установок.
• Нейлоновая версия может иметь оценку VO по горючести для соответствия требованиям.

Доступные варианты

• Опции контроля доступа: различные стили доступа инструментом и множество систем ключей (несколько профилей доступны).
• Варианты язычков для рам с размерами захвата от 10,3 мм (0,41") до 40,3 мм (1,59").

Нормы и сертификаты

• Максимальная рабочая нагрузка: 250 N (56 lbf).
• Герметичные варианты подходят для корпусов с классом защиты NEMA 4 / IP66.

Характеристики / технические спецификации

• Серия / модель: семейство защёлок H3 с поворотной ручкой.
• Материалы: цинковое литьё (стандарт); опционально лёгкий нейлон для внутренних / бюджетных применений.
• Отделка: порошковое покрытие, хромирование, сатинированный хром (доступны разные отделки).
• Размеры: стандартные корпуса 25×125 мм и 25×150 мм.
• Диапазон захвата: 10,3 мм (0,41") — 40,3 мм (1,59") при использовании различных вариантов язычков.
• Опции блокировки / доступа: различные варианты доступа инструментом и системы ключей (например, CH 300, CH 333, CH 751, Bellcore 216, варианты CH DIN, double bit 3 мм/5 мм, 8 мм треугольник), проушина под висячий замок и варианты вторичного замка.
• Уплотнение: герметичные и не герметичные варианты; герметичные версии соответствуют NEMA 4 / IP66.
• Максимальная рабочая нагрузка: 250 N (56 lbf).
• Уплотнители: опционные уплотнители для наружных или герметичных применений.
• Горючесть: VO‑класс для нейлоновой версии доступен.
• Крепление / совместимость: разработано для стандартной подготовки панелей, поддерживает замену drop‑in и совместимо с указанными линейными приводами.
