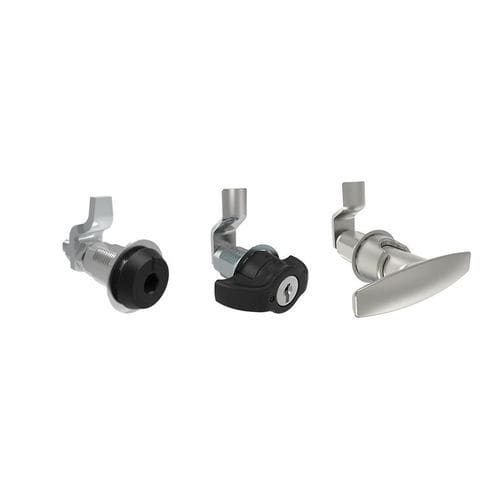

Кулачковый затвор E3 series

с сжатиемключомиз нержавеющей стали

Описание продукта
Компрессионные защёлки E3 VISE ACTION® от Southco обеспечивают механическое преимущество для плотного, виброустойчивого закрытия дверей и панелей, гарантируя герметичность в требовательных промышленных применениях. Механизм VISE ACTION® выравнивает кулачок за каркасом и одним непрерывным полуоборотом поднимает его вверх, обеспечивая постоянный подъём 6,4 мм (0,25 in) для сжатия уплотнений, снижения шума и предотвращения трения. Перекрывающееся (over‑center) запирание препятствует случайному открытию при ударе или вибрации.

Особенности и преимущества

• Постоянный подъём 6,4 мм (0,25 in) для надёжной герметизации
• Простое полуоборотное приведение для быстрого и повторяемого закрытия
• Снижение шума и дребезжания, вызванных вибрацией
• Over‑center запирание предотвращает случайные открытия
• Выравнивание кулачка предотвращает задирания и обеспечивает плавную работу

Доступные варианты

• Материалы: цинковый сплав, нержавеющая сталь, алюминий (другие по запросу)
• Покрытия: порошковая окраска, хромирование/никелирование, электрополировка, пассивация, анодирование
• Фиксированные и регулируемые захваты; правое и левое исполнение
• Типы головок: трубчатый ключ, ручной, с замком, возможность подвесного замка, T‑ручка, крыло, рукоятка, шестигранник, шлиц, квадрат, треугольник
• Индивидуальные размеры и способы монтажа; исполнение под требования по герметичности, вибрации, огнестойкости, гигиене
• Аксессуары: кулачки, фланцевые прокладки, крышки уплотнения, заподлицо монтажные кронштейны, ключи, держатели для висячих замков, петли для захвата

Стандарты и сертификаты

• Соответствие RoHS
• Классы NEMA / IP (IP65, IP66, IP67, IP69K в зависимости от варианта)
• Опции по EN45545 (пожарная безопасность)
• Испытанные варианты по EN61373 (вибрация)
• Сертификации UL доступны для отдельных моделей

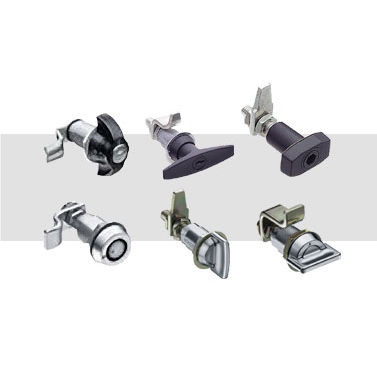

Типичные варианты и аксессуары

• Компрессионная защёлка E3 VISE ACTION®, большой размер, трубчатый ключ, цинковый сплав, порошковое покрытие чёрное (пример)
• Компрессионная защёлка E3 VISE ACTION®, большой размер, T‑ручка, цинковый сплав, порошковое покрытие чёрное (пример)
• Кулачки и запасные части из нержавеющей стали
• Фланцевые прокладки и крышки уплотнения (различные эластомеры)
• Ключи и варианты с кодировкой

Технические характеристики

• Компрессионный ход (подъём): постоянные 6,4 мм (0,25 in)
• Приведение: единый непрерывный полуоборот с over‑center запиранием
• Материалы: цинковый сплав, нержавеющая сталь, алюминий (доступны другие)
• Покрытия: порошковое покрытие, хром/никель, электрополировка, пассивация, цинковое покрытие, анодирование
• Типы головок и приводов: трубчатый ключ, шестигранник (4 мм, 8 мм), шлиц, квадрат, треугольник, T‑ручка, рукоятка, крыло
• Типы захвата: фиксированные и регулируемые
• Крепление: заподлицо, монтаж в одно отверстие, трёхотверстной монтаж, clip‑in в зависимости от исполнения
• Защита от проникновения: IP65–IP69K в зависимости от конфигурации и уплотнения
• Вибро/ударная стойкость: соответствие EN61373 для указанных версий
• Точки запирания: одноточечные или трёхточечные опции
• Аксессуары: кулачки, фланцевые прокладки, flush cup, монтажные кронштейны, ключи, держатели для висячих замков, петли для захвата
